技术中台应用开发指南

1. 微服务应用开发流程

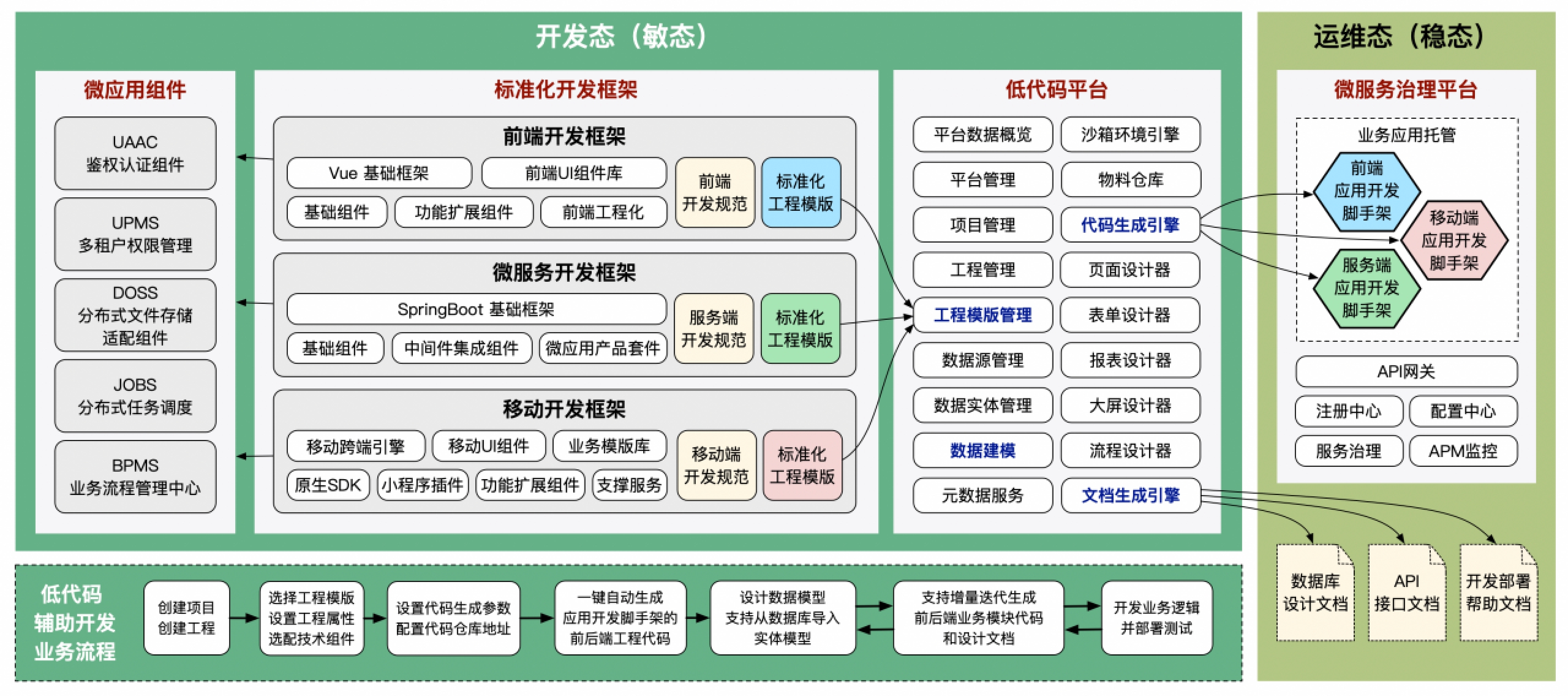

基于技术中台的微服务应用开发流程概述

2. 开通账号

DevOps

联系Pass组，填写《技术中台平台账号申请》开通账号申请

容器云

联系Pass组，填写《技术中台平台账号申请》开通账号申请

微服务治理平台

联系Pass组，填写《技术中台平台账号申请》开通账号申请

低代码平台

联系微服务组，填写《低代码平台用户需求申请表》开通账号申请

流程管理平台

联系微服务组，填写《流程管理平台用户需求申请表》开通账号申请

3. 低代码平台自助搭建项目工程

平台配置

本地hosts文件添加配置：

javascript

192.101.65.88  teamcode.com

平台访问地址

http://teamcode.com

模板版本

选择前端主应用模板：CPVF-POOLS：2.4.2-1版本；前端子应用模板：CPVF-POOLS：2.4.2-2版本；后端模版：CPBF-java模版：2.1.4-1

4. 微服务框架配置

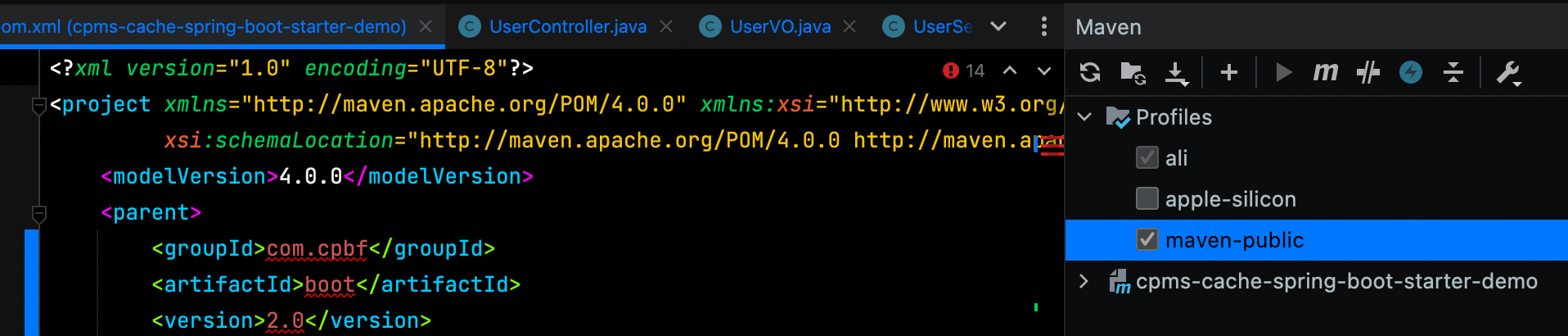

Maven全局配置（setting.xml文件）

xml


  <profile>

       <id>maven-public</id>

       <repositories>

           <repository>

               <id>maven-public</id>

               <name>maven-public</name>

               <url>http://192.102.20.230:8081/repository/maven-public</url>

               <releases><enabled>true</enabled></releases>

               <snapshots><enabled>true</enabled></snapshots>

           </repository>

       </repositories>

   </profile>

Maven仓库使用

UPMS配置

xml


<!-- UPMS依赖-->

<dependency>

  <groupId>com.chinapost.upms</groupId>

  <artifactId>cpit-upms</artifactId>

  <version>${upms-version}</version>

</dependency>

UAAC配置

pom配置

xml


<!-- UAAC依赖-->

<dependency>

  <groupId>com.cpit.csc</groupId>

  <artifactId>uaac-spring-boot-starter</artifactId>

  <version>${uaac-version}</version>

</dependency>

<dependency>

  <groupId>com.cpit.csc</groupId>

  <artifactId>uaac-spring-aop</artifactId>

  <version>${uaac-version}</version>

</dependency>

<dependency>

  <groupId>com.cpit.csc</groupId>

  <artifactId>uaac-dao-redis-jackson</artifactId>

  <version>${uaac-version}</version>

</dependency>

yaml配置

yaml


uaac:
  # jwt秘钥
  jwt-secret-key: ruqwjsndcnmyergfweuyurcqnhrqapi
#  token名称 (同时也是cookie名称)
  token-name: Authorization
  timeout: 600
  token-prefix: Bearer
  is-read-cookie: false

5 前端框架配置

前端运行


- 升级 node 版本 16.13.x(如需使用 nvm 进行包管理，联系管理员)

- 云桌面设置 registry：`npm config set registry http://192.102.20.230:8081/repository/npm-public/`

- 在.npmrc 中添加 源(该源在 Devops 流水线中同样适用) `registry=http://192.102.20.230:8081/repository/npm-public/`

- 全局安装 pnpm `npm i -g pnpm`(请勿在项目内安装 pnpm，可能会遇到问题)

- 1. 安装依赖 `pnpm install`

- 2. 运行 `pnpm dev`

- 3. 打包 `pnpm build`

微前端配置
- Upms-系统管理-打开微应用管理
- 输入微应用名称（推荐中文方便记忆，可刷入全称）
- 微应用简称（英文，且不能与已有名称重复！）
- 主应用页面路由：无特殊情况无需修改
- 微应用地址：子应用具体地址
如果没有微前端管理页面
- 平台管理-菜单管理-新增顶级菜单
- 资源名称：微应用管理
- 路由：/upms/micro-app
- 点击保存-角色管理-给当前登录角色授予页面权限（微应用管理）重新登录即可
新增微应用菜单
- 平台管理-菜单管理-新增顶级菜单
- 资源类型：选择微应用，在下拉框中选择刚才新建的微应用
- 微应用路由：就是想打开微应用后，默认进入的路由，从微应用中拷贝，可选择子应用。首页，也可填写‘/’,但是不能随意填写
- 点击保存-角色管理-给当前登录角色授予页面权限（微应用管理）
- 启动子应用后，在主应用中点击创建的微应用菜单，即可访问微应用。

6. 移动开发框架配置

全局配置
工程运行调试

7. 微服务治理平台

平台配置

本地hosts文件添加配置：

javascript


192.102.21.193 console.sgp-pre.chinapost.com.cn

192.102.21.193 sm-api-plane.sgp-pre.chinapost.com.cn

192.102.21.193 skiff-downloads.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-platform.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-nsf.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-nms.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-ncs.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-logagent.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-istio.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-grafana.console.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-apm.sgp-pre.chinapost.com.cn

192.102.21.193 prometheus-apigw.sgp-pre.chinapost.com.cn

192.102.21.193 platform-user-auth.sgp-pre.chinapost.com.cn

192.102.21.193 platform-service-auth.sgp-pre.chinapost.com.cn

192.102.21.193 platform-audit.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-turbine.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-turbine-1.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-turbine-0.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-tunnel-server.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-tunnel-server-1.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-tunnel-server-0.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-server.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-registry.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-registry-1.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-registry-0.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-meta.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-config-service.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-config-portal.sgp-pre.chinapost.com.cn

192.102.21.193 nsf-config-admin.sgp-pre.chinapost.com.cn

192.102.21.193 ncs-webconsole.sgp-pre.chinapost.com.cn

192.102.21.193 ncs.sgp-pre.chinapost.com.cn

192.102.21.193 logseer.sgp-pre.chinapost.com.cn

192.102.21.193 gtxs-server.sgp-pre.chinapost.com.cn

192.102.21.193 console.sgp-pre.chinapost.com.cn

192.102.21.193 apm-webserver.sgp-pre.chinapost.com.cn

192.102.21.193 apm-otel-collector.sgp-pre.chinapost.com.cn

192.102.21.193 apm-collector.sgp-pre.chinapost.com.cn

192.102.21.193 api-plane.sgp-pre.chinapost.com.cn

192.102.21.193 apigw-gportal.sgp-pre.chinapost.com.cn

平台访问地址

登录运营管理平台（host配置：inte-platform.chinapost.com.cn 192.101.65.88），点击产品，选择服务治理下微服务治理平台。

创建知识库

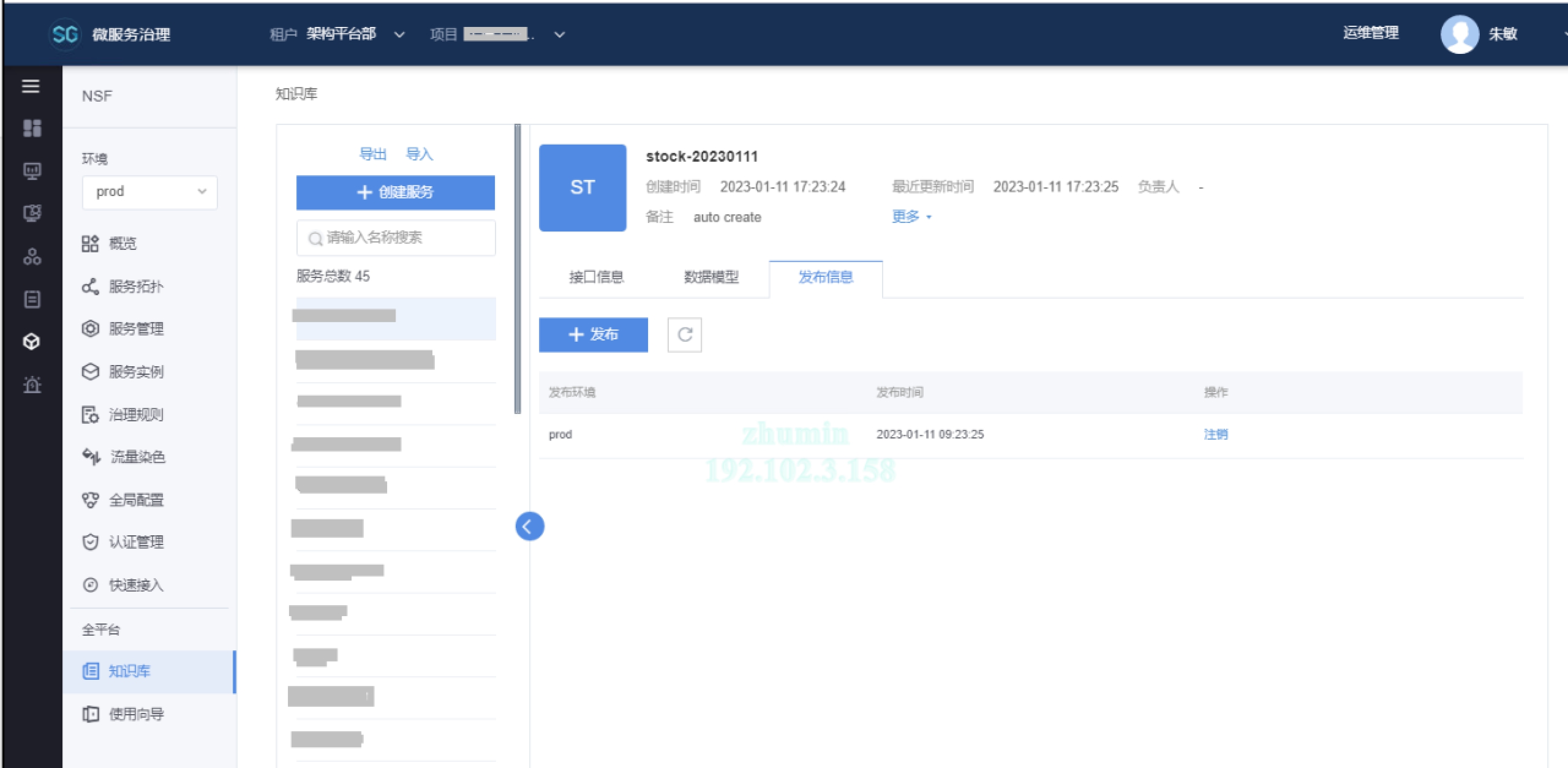

微服务治理平台-NSF-知识库，点击创建服务，编辑服务信息，创建服务。

nsf.yml文件配置

接入微服务治理(本地开发配置方法)：工程中创建nsf.yml文件，配置如下：

yaml


nsf:

  type: http

  version: '2.0'

  nsfServer: 'http://nsf-server.sgp-pre.chinapost.com.cn'

  application:

    name: standard-product-polymerize

    version: 0.0.1

    projectCode: yysys

    envCode: prod

    mark: ''

    zone: default

    group: default

    tags: []

  manager:

    patterns:

      -

        className: ""

  authority:

    accessKey: f66e84db109c4890b422be7cc32edd81

    secretKey: b8cfb432496b46c9acc352246a97dfe3y

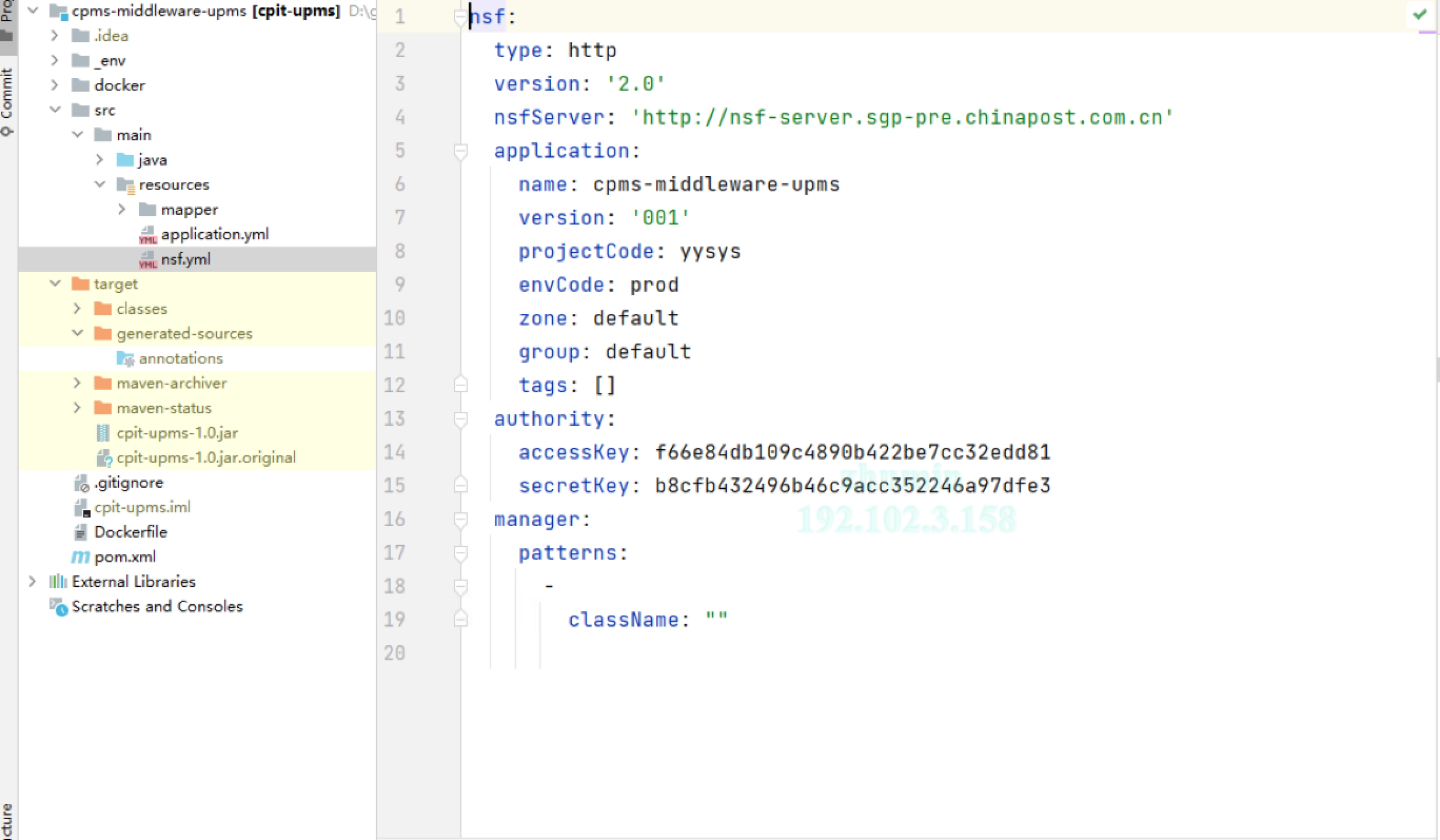

nsf.yml文件在工程中的位置，参考下图所示：

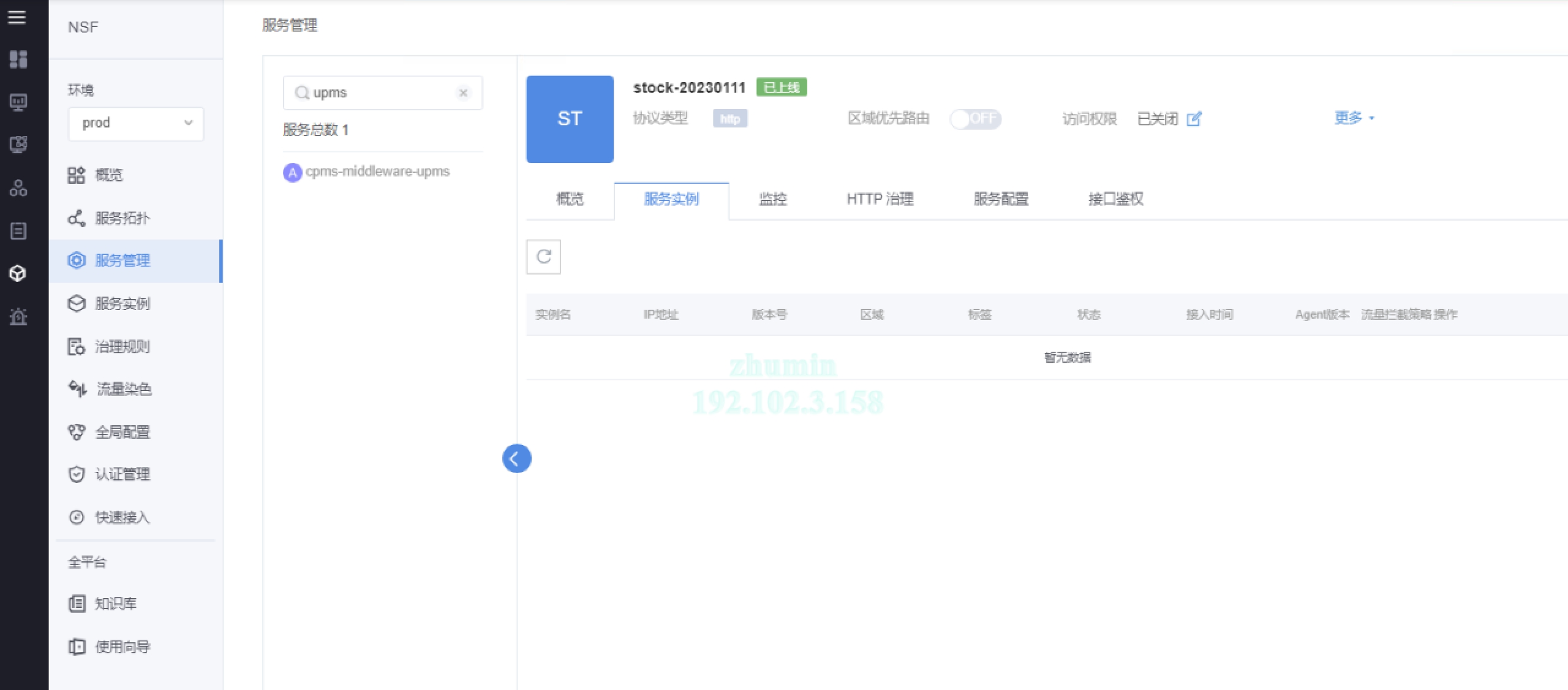

在微服务治理平台的服务管理界面中可看到该服务，服务启动前无运行的实例

应用部署运行

返回流水线界面，执行流水线，执行成功后如图所示。

返回微服务治理平台，能够看到相应的服务实例，微服务治理平台接入成功。

8. DevOps流水线

平台配置

本地hosts文件添加配置：

javascript


192.101.65.87 paas.chinapost-test.com.cn

192.101.65.88 inte-project.chinapost.com.cn

192.101.65.88 inte-measure.chinapost.com.cn

192.101.65.88 inte-devops.chinapost.com.cn

192.101.65.88 inte-platform.chinapost.com.cn

创建Dockerfile

dockerfile


FROM 192.101.10.113/nsf/openjdk:nsf-skywalking-openjdk8

RUN In -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime && echo 'Asia/Shanghai' > /etc/timezone

RUN mkdir -p /standard-price-atom

WORKDIR /standard-price-atom

EXPOSE 9004

ADD ./standard-price-atom-business/target/standard-price-atom-business-1.0.0.jar

ENV JAVA_OPTS="" SW_AGENT_NAME="standard-price-atom" SW_AGENT_AUTHENTICATION="MzEtdGVzdA==" SW_AGENT_COLLECTOR_BACKEND_SERVICES="apm-otel-collector.sgp-pre.chinapost.com.cn:11800"

ENTRYPOINT exec java -javaagent:/nsf/nsf-boot.jar=standard-price-atom -javaagent:/skywalking/skywalking-napm-bin-8.5.0-latest/agent/skywalking-agent.jar -Dskywalking_config=/skywalking/skywalking-napm-bin-8.5.0-latest/agent/config/agent.config $JAVA_OPTS -jar standard-price-atom-business-1.0.0.jar

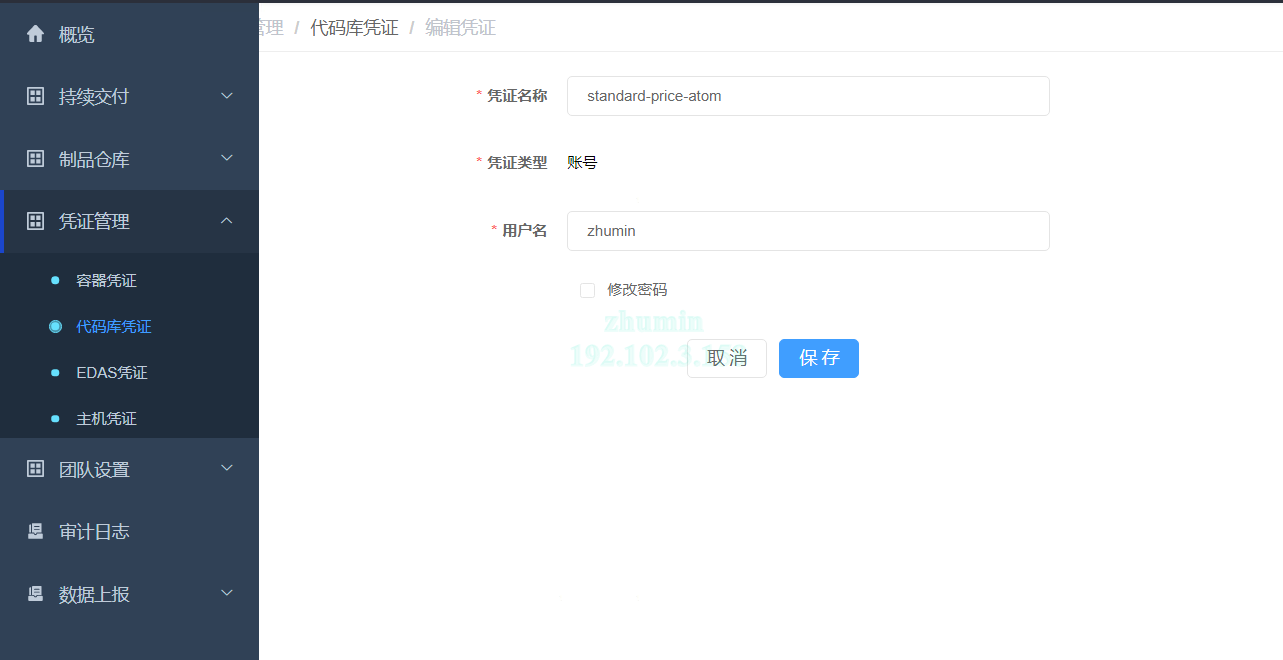

创建凭证

凭证管理-代码库凭证-创建凭证

创建代码源

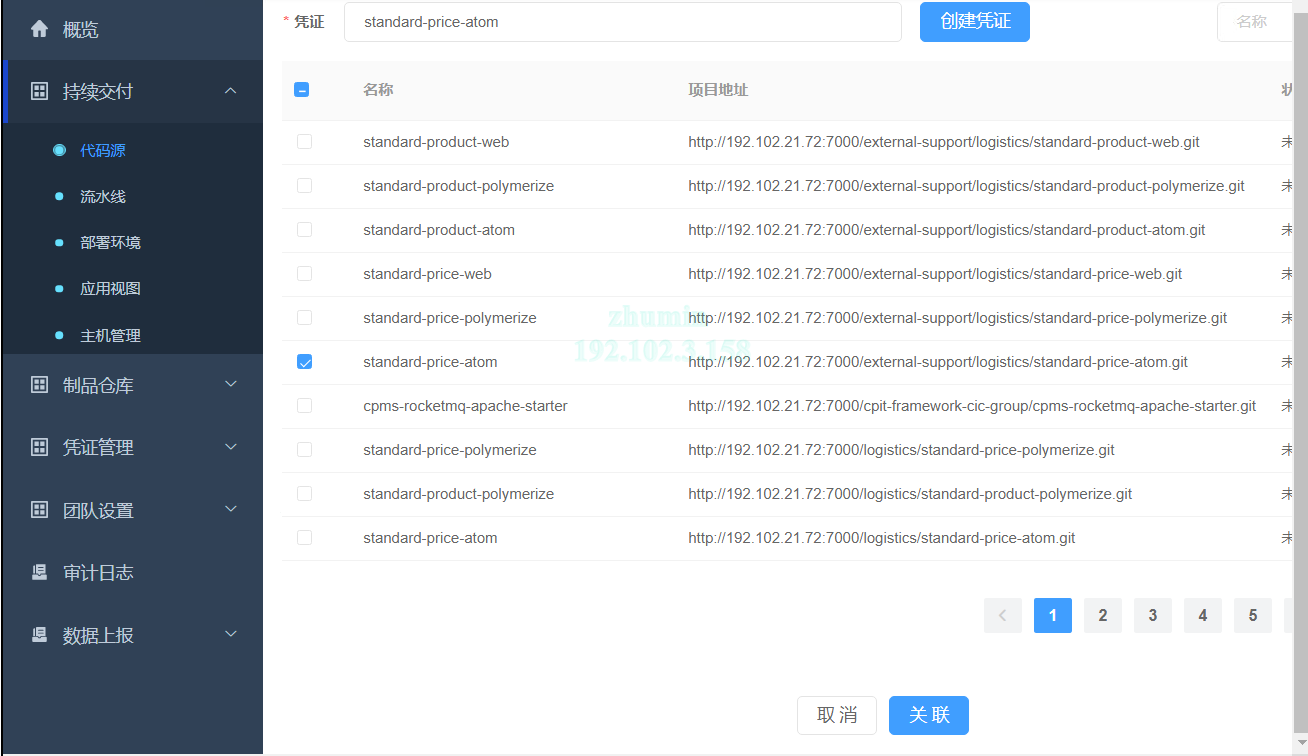

持续交付-代码源-创建GitLab代码源-关联

创建流水线-后端

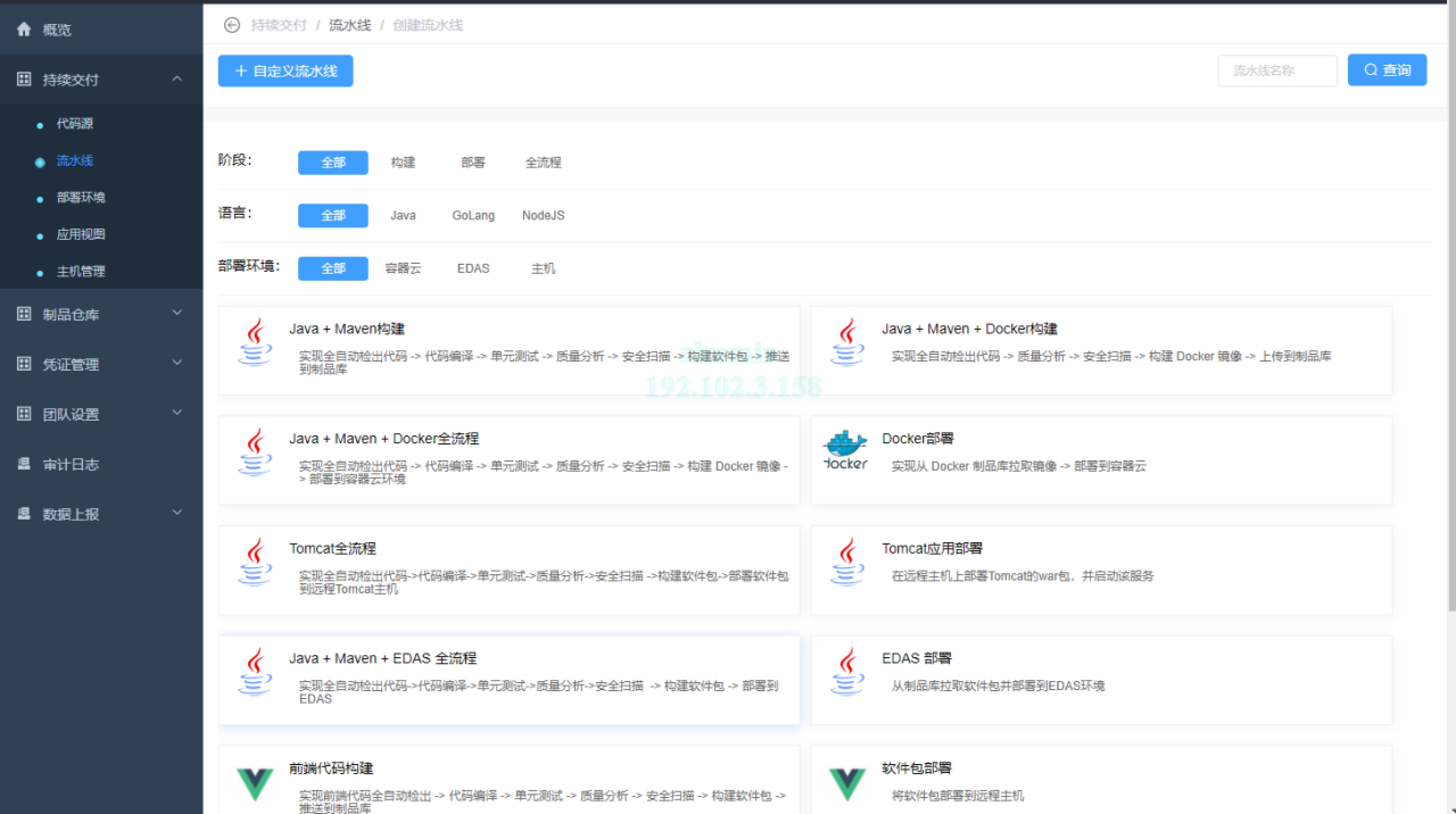

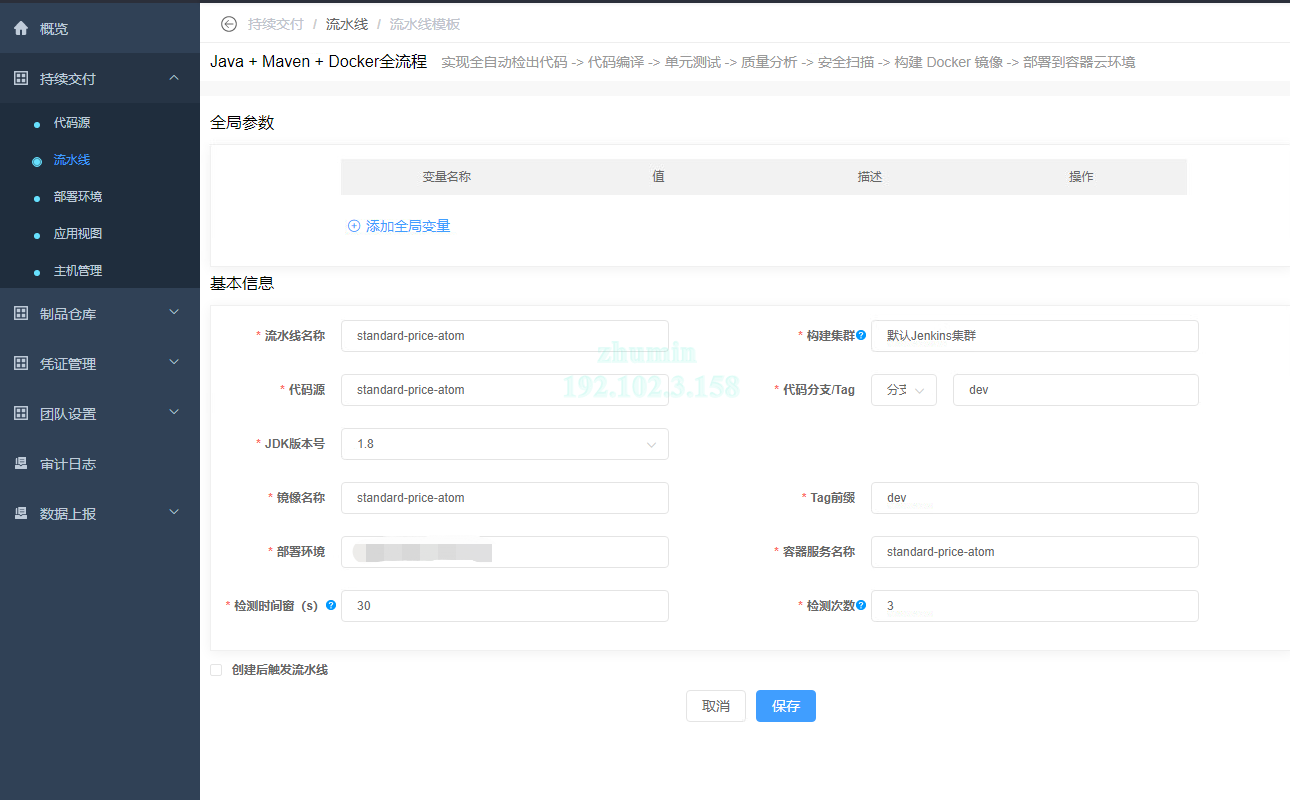

创建流水线，选择Java+Maven+Docker全流程，编辑流水线信息，点击确定创建流水线。

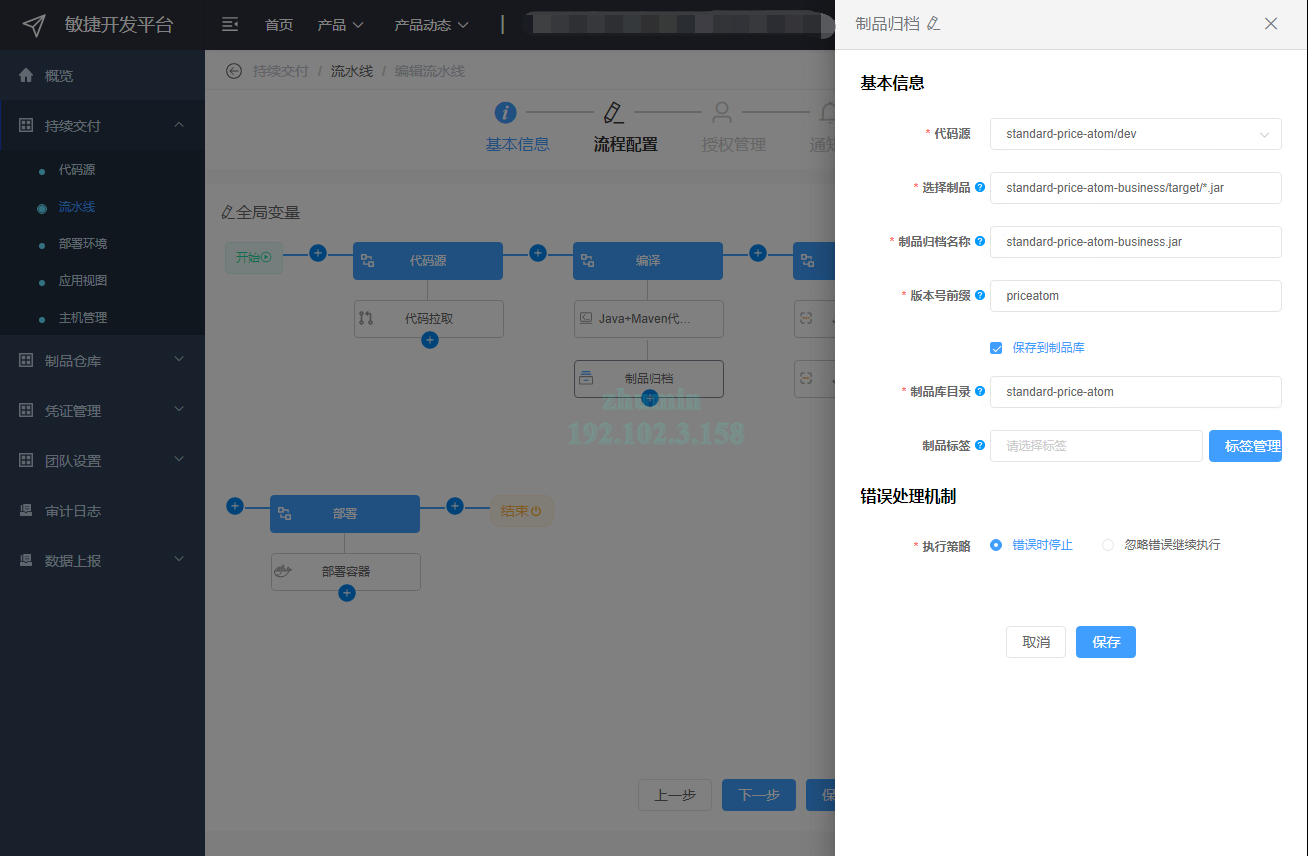

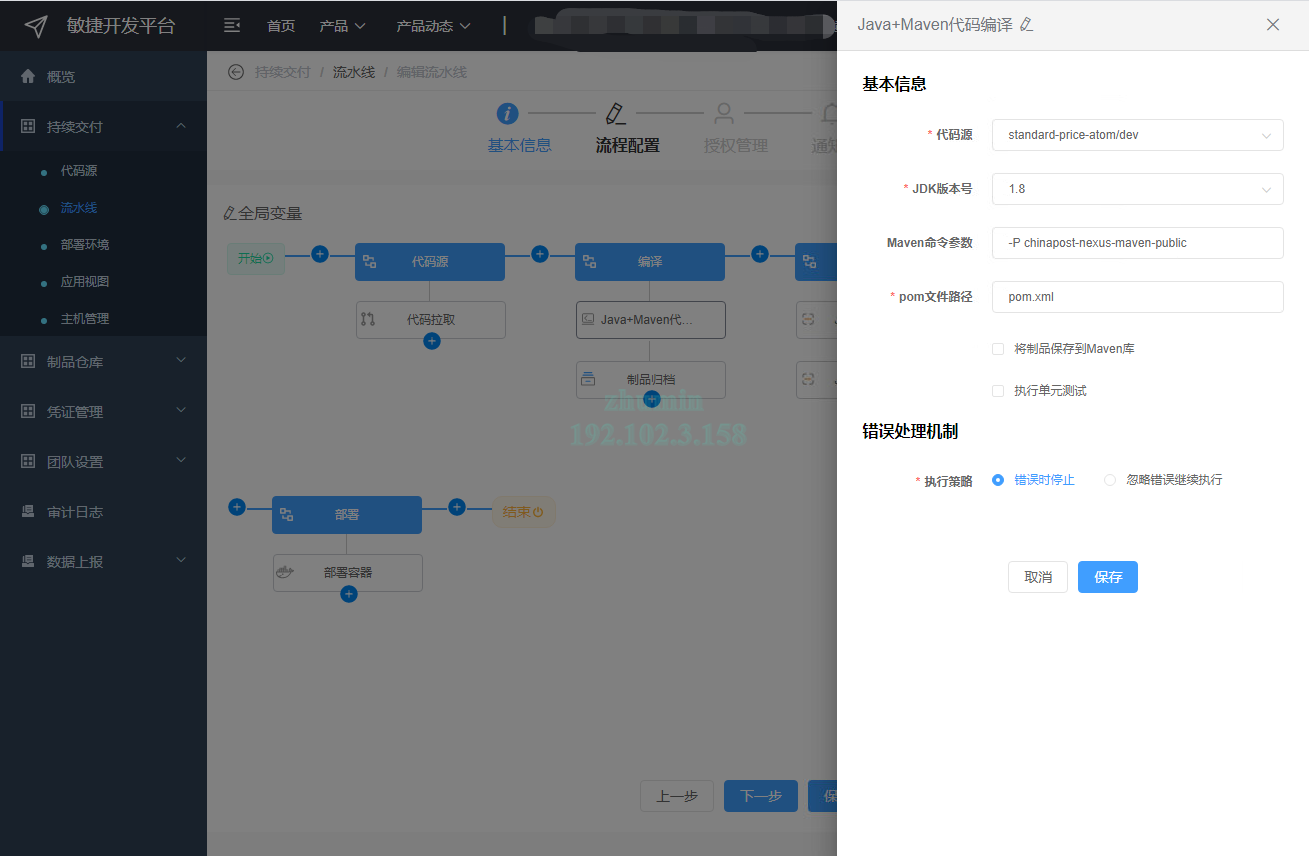

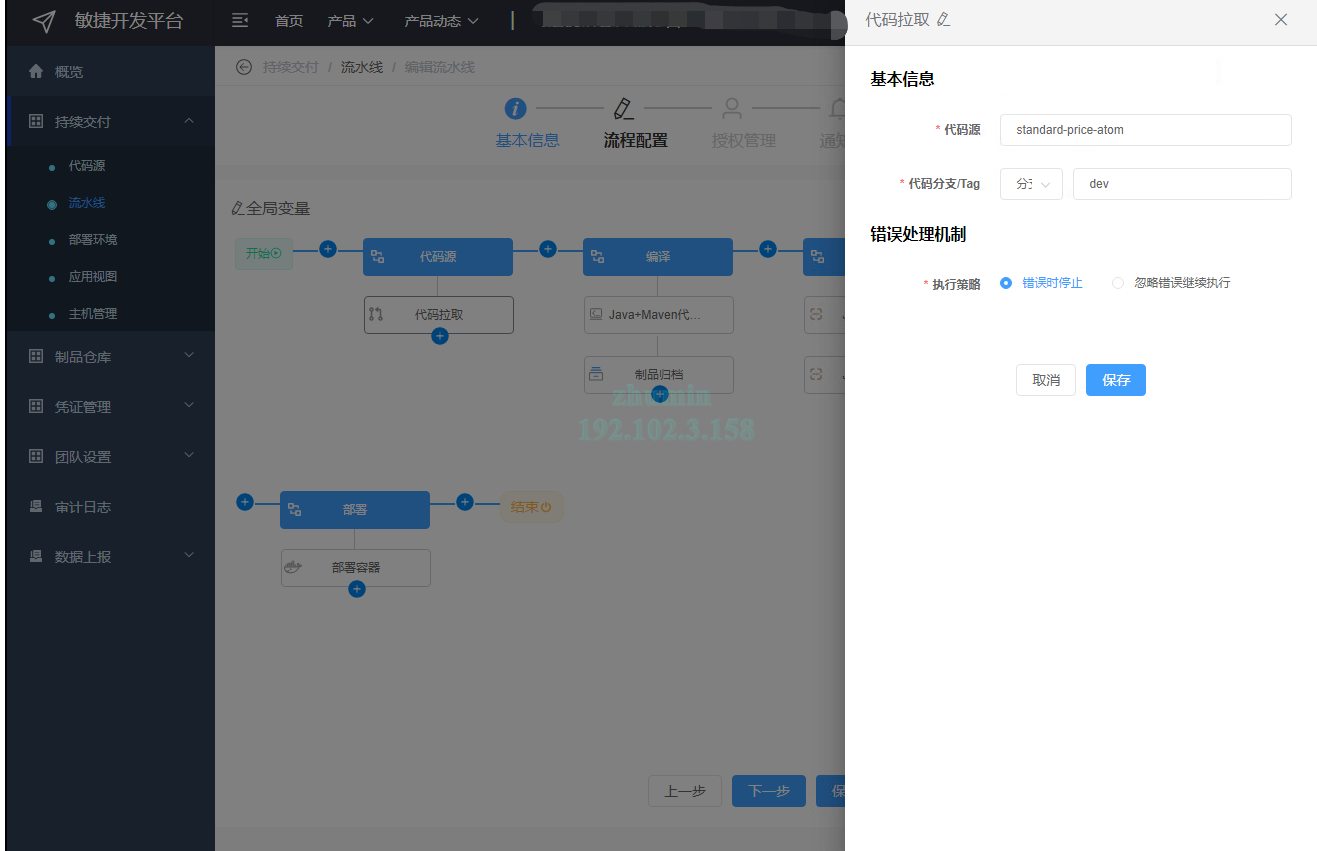

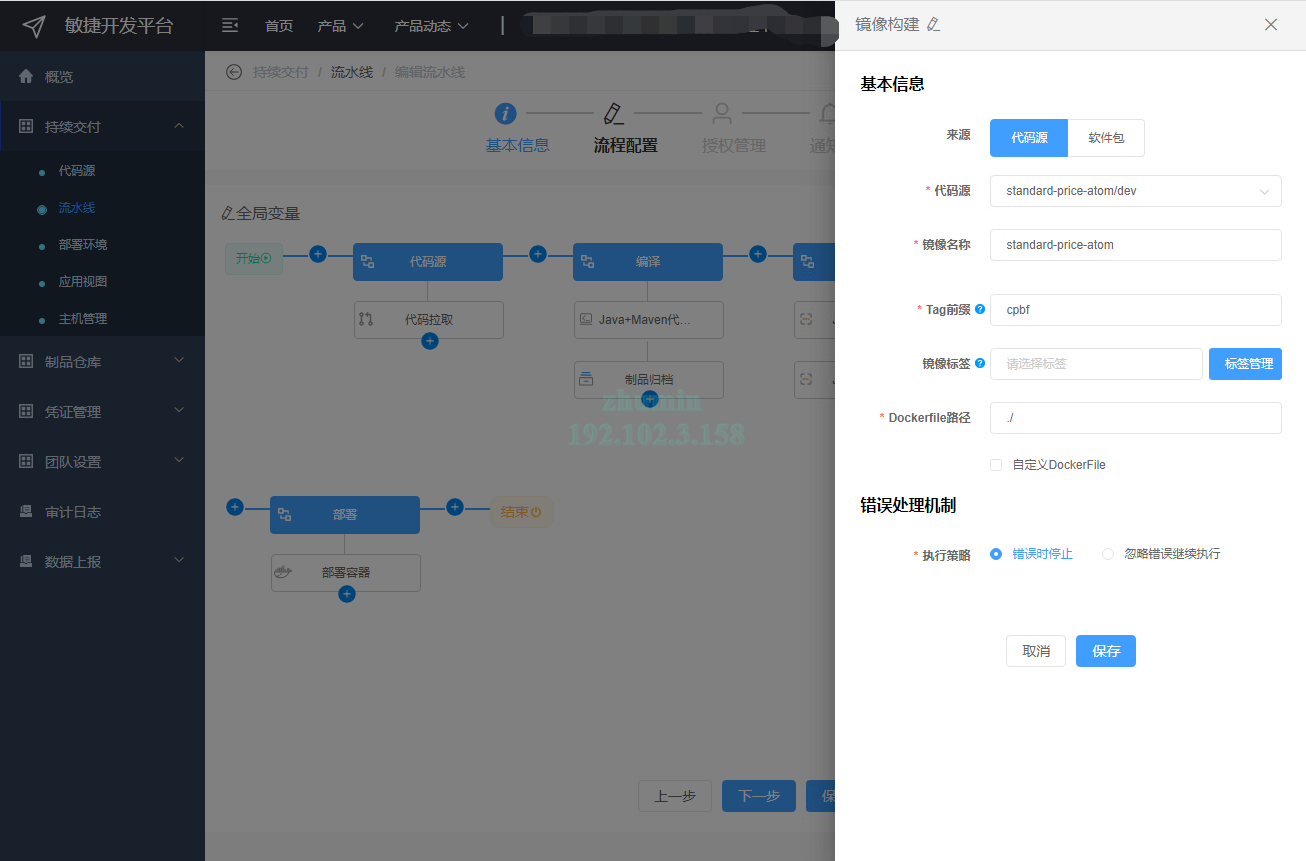

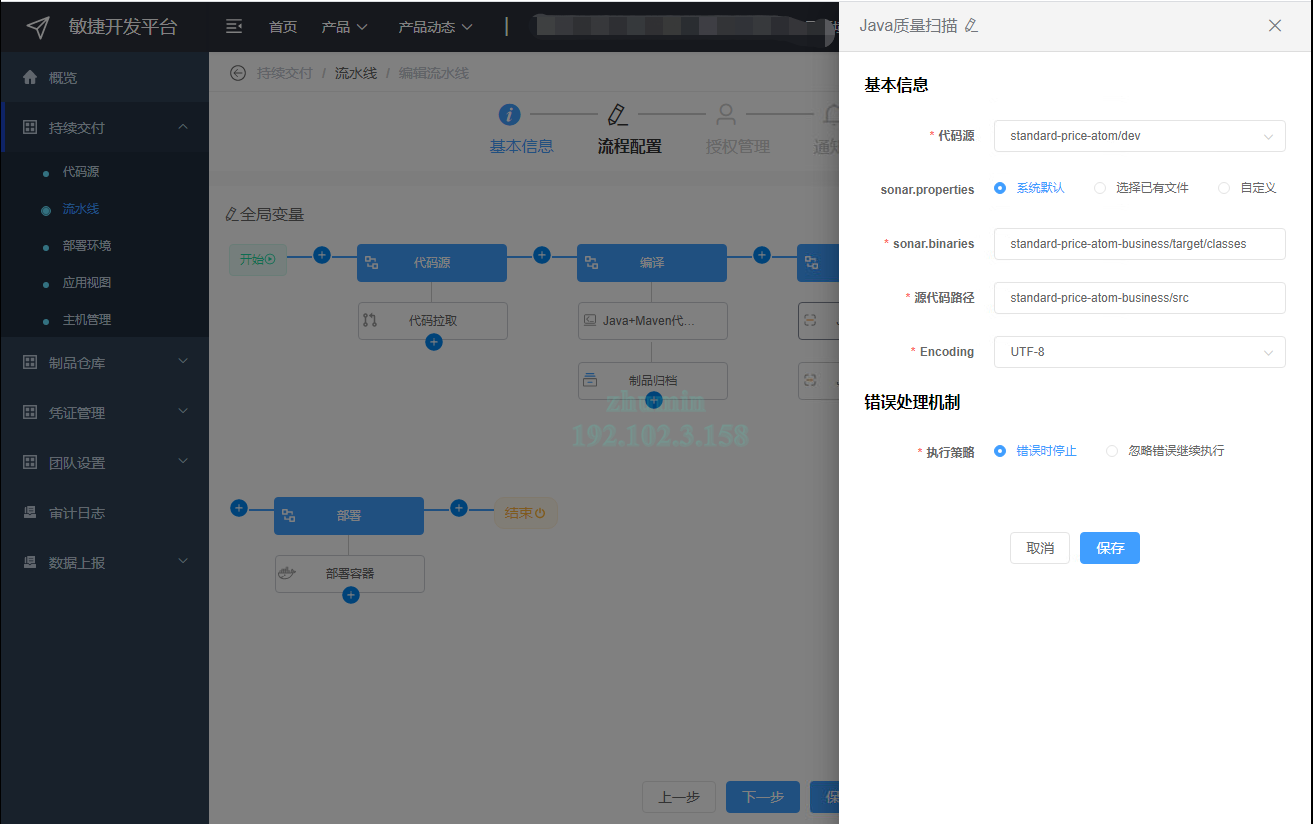

流水线列表中点击编辑，详细配置如下：

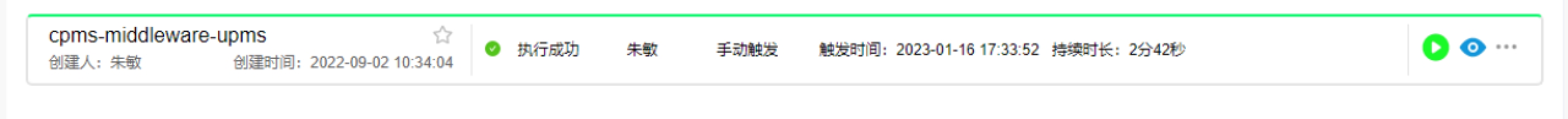

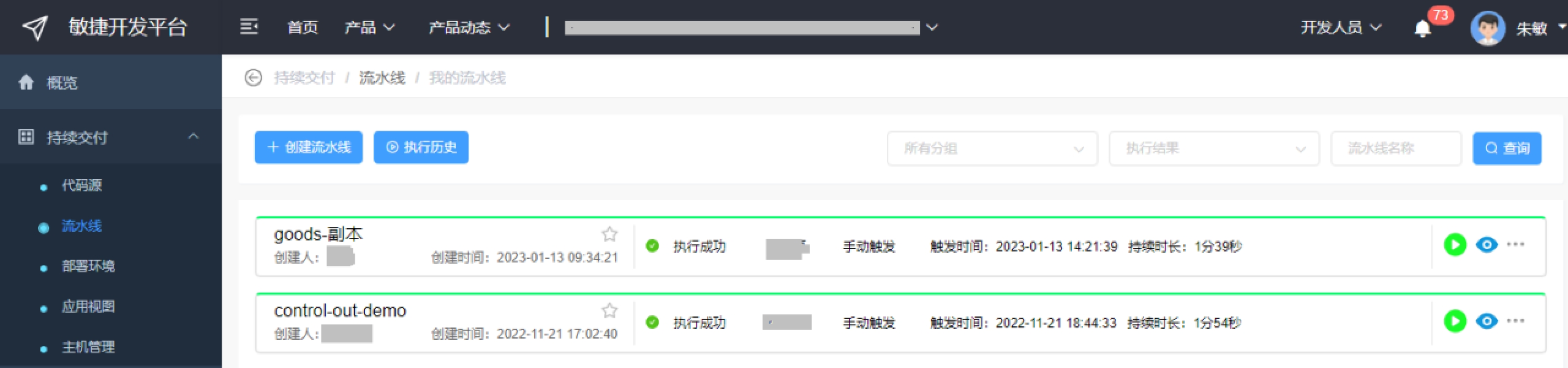

执行流水线-执行成功

创建流水线-前端

创建Dockerfile到工程目录下


FROM 192.101.10.113/public/nginx:1.18

ADD ./dist/ /usr/share/nginx/html/

COPY nginx.conf /etc/nginx

EXPOSE 80

EXPOSE 443

容器云配置

yaml


apiVersion: v1

kind: ConfigMap

metadata:

  creationTimestamp: '2023-02-14T10:10:55Z'

  lables:

    system: cpdsp

  managedFields:

    - apiVersion: V1

      fieldsType:

        'f:data':

          .: {}

          'f:default.conf': {}

        'f:metadata':

            'f:labels':

              .: {}

              'f:system': {}

      manager: okhttp

      operation: Update

      time: '2023-02-14T10:10:55Z'

  name: productui

  namespace: sgp-prd-demo

  resourceVersion: '149831809'

  selfLink: /api/v1/namespaces/sgp-prd-demo/configmaps/productui

  uid: 09dc2455-635c-4dbb-a2dc-d1accd577eb0

data:

  default.conf: |-

    server {

        listen          80:

        server_name     localhost:

        location / {

        add_header Access-Control-Allow-Origin *;

        add_header Access-Control-Allow-Headers *;

        add_header Access-Control-Allow-Methods *;

        root  /usr/share/nginx/html;

        index  index.html  index.htm;

        try_files $url/ /index.html =404;

      }

    }

微前端跨域配置

方案一：主应用域名下配置子应用二级路径

通过nginx代理成微应用的访问地址。例如主应用域名为 dev.pruduction.com.cn，微应用访问地址为dev.pruduction.com.cn/mychild
.env.development 配置

javascript


 # 请求前缀

 VITE_APP_BASE_URL_PREFIX='/fontapi'

 # 静态资源地址

 VITE_APP_STATIC_URL=/child/images/guide

 # 构建资源公共路径

 VITE_PUBLIC_PATH=/child/images/guide/

vite.config.ts : build 添加outDir，base修改如下

javascript


 build: {

      outDir: `dist${loadEnv(mode, process.cwd()).VITE_PUBLIC_PATH}`,

 }

base: loadEnv(mode, process.cwd()).VITE_PUBLIC_PATH,

src\views\upms\common\http\index.ts和src\views\dashboard\common\http\index.ts的代码替换为：新模块已更改

javascript


import { createAxios } from '/@/utils/axios';

import { warpperEnv } from '@build/index';

const { VITE_APP_BASE_URL_PREFIX } = warpperEnv();

export const sysPreFix = VITE_APP_BASE_URL_PREFIX + '/sys';

export const sysHttp = createAxios({

  requestOptions: {

    urlPrefix: sysPreFix,

  },

});

在登录页验证码位置，添加请求前缀src\views\sys\login\index.vue：代码123行

vue


<el-image:style="{ width: verifyCodeImageWidth + 'px', height: '100%' }"

:src="`${VITE_APP_BASE_URL_PREFIX}/sys/image/code?randomStr=${randomStr}`">

    264行

const { VITE_APP_TITLE, VITE_APP_BASE_URL_PREFIX } = warpperEnv();

子应用nginx配置

javascript


location /fontapi/sys {

       add_header 'Access-Control-Allow-Credentials' 'true';

       add_header 'Access-Control-Allow-Origin' '*';

       add_header 'Access-Control-Allow-Headers' '*';

       add_header 'Access-Control-Allow-Methods' 'GET, POST, OPTIONS, DELETE, PATCH, PUT';

       add_header 'Content-Type' 'application/json; charset=utf-8';

       if ($request_method = 'OPTIONS') {

           return 204;

       }

       # 请求转发

       proxy_pass http://100.5.6.64:9090/sys/;

 }

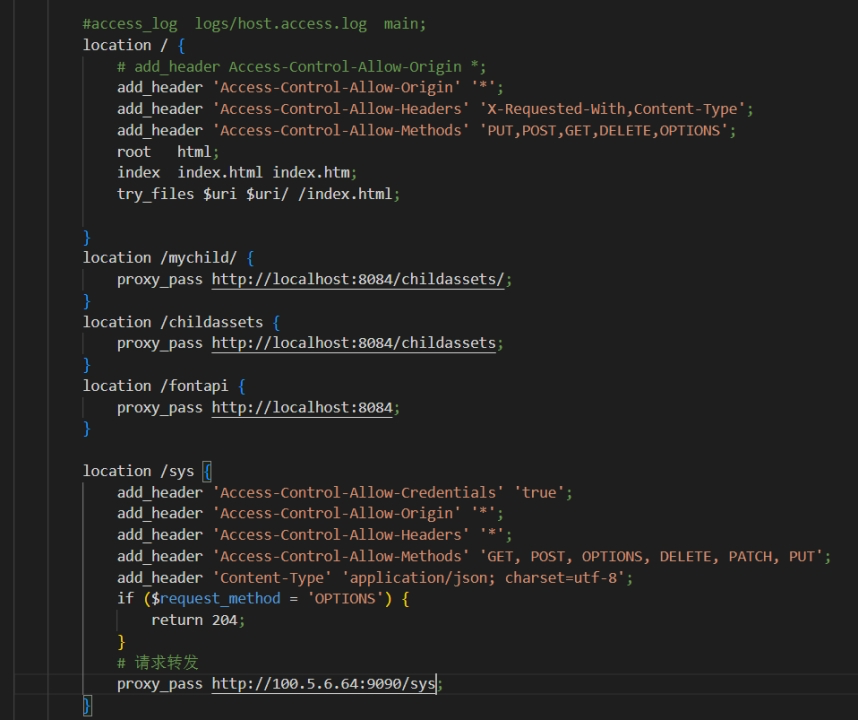

主应用nginx配置
- mychild就是在主域名下指定的，访问微应用的二级路径，通过nginx代理到真正的微应用服务器。如果在流水线中，localhost:8084要替换成相应的，容器内地址配置菜单时：微应用管理-新增微应用-微应用地址：主应用域名/mychild
- child/images/guide 是微应用代码所在的真实位置，跟微应用打包时，输出的目标名称需要一致（outDir）
- fontapi 微应用添加的统一请求前缀，避免微应用请求被主应用nginx拦截。

方案二：主应用域名下配置子应用二级路径
- 在主应用中，通过微应用自己的域名访问。例如主应用域名为 dev.pruduction.com.cn，微应用访问地址为dev.price.com.cn
- 配置菜单时：微应用管理-新增微应用-微应用地址：dev.price.com.cn
- 微应用代码无需修改

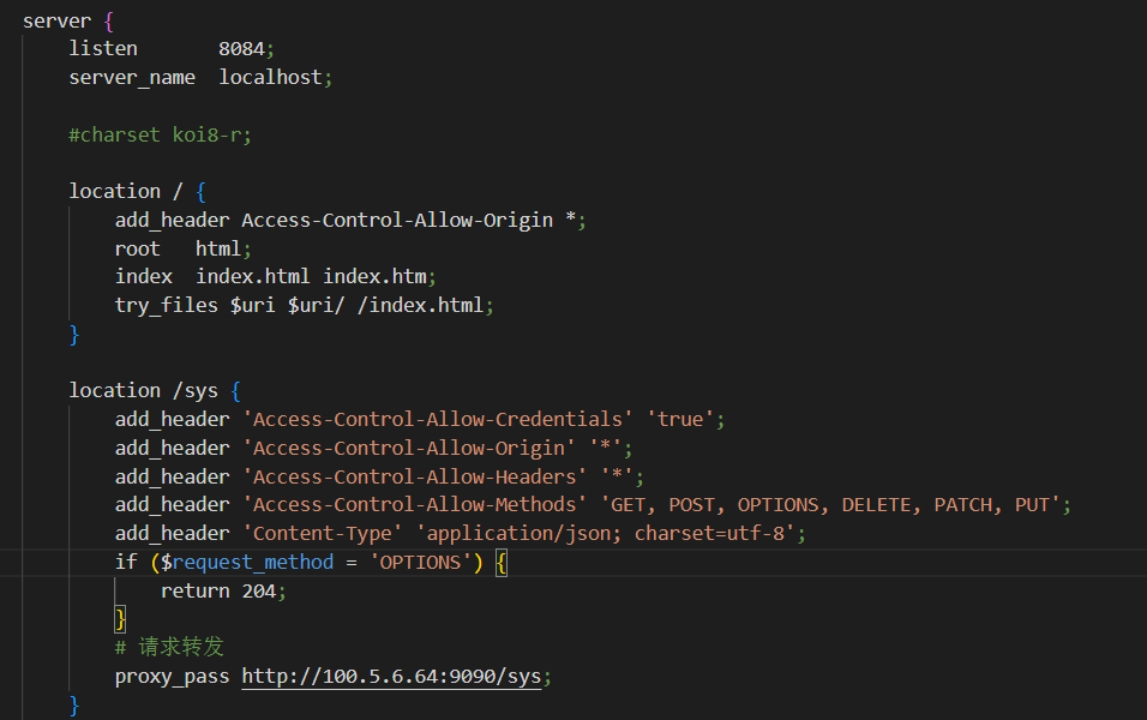

- 微应用nginx

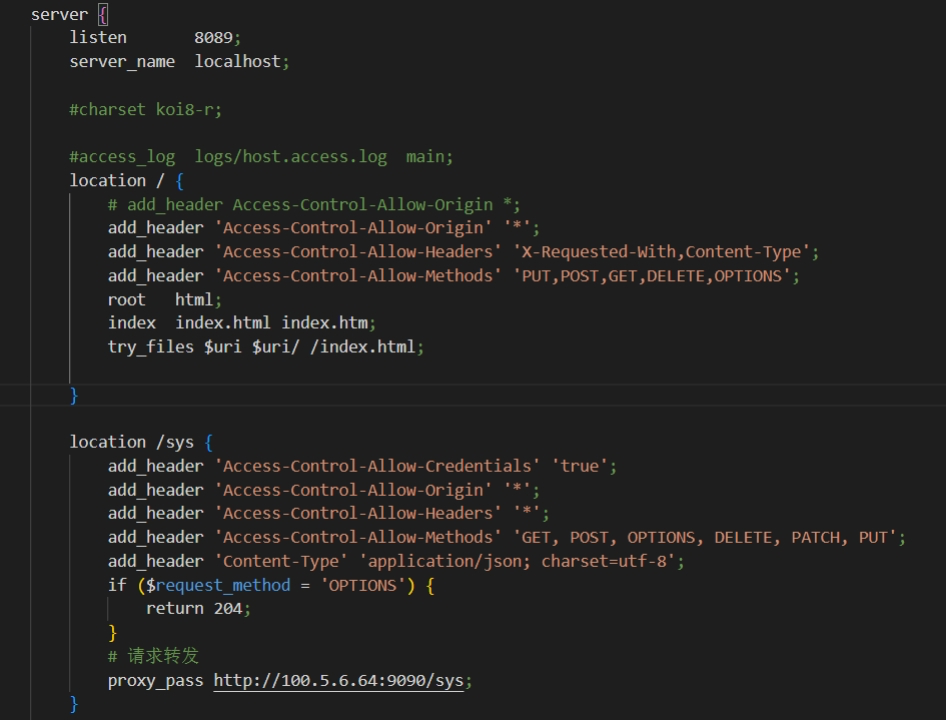

- 主应该nginx

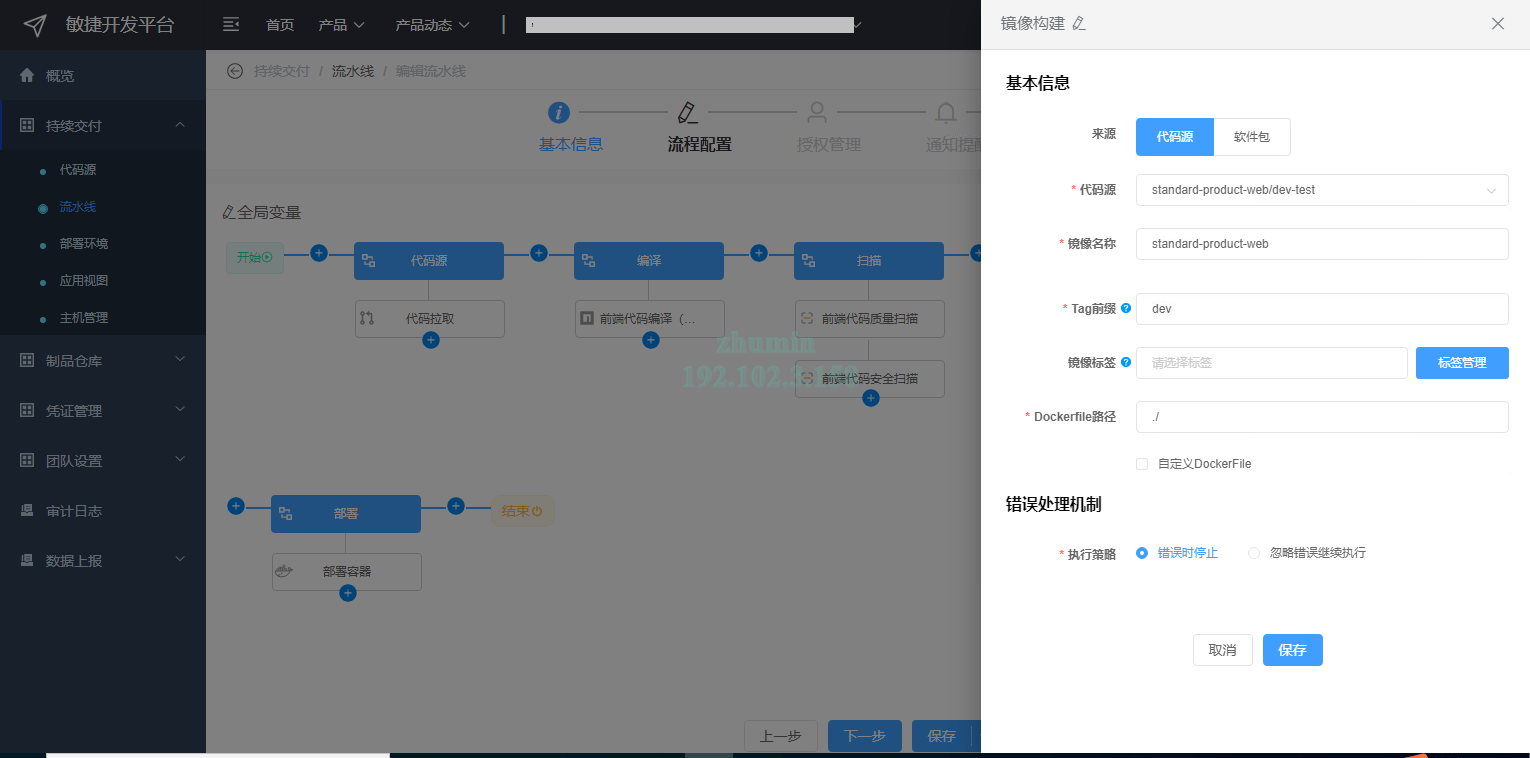

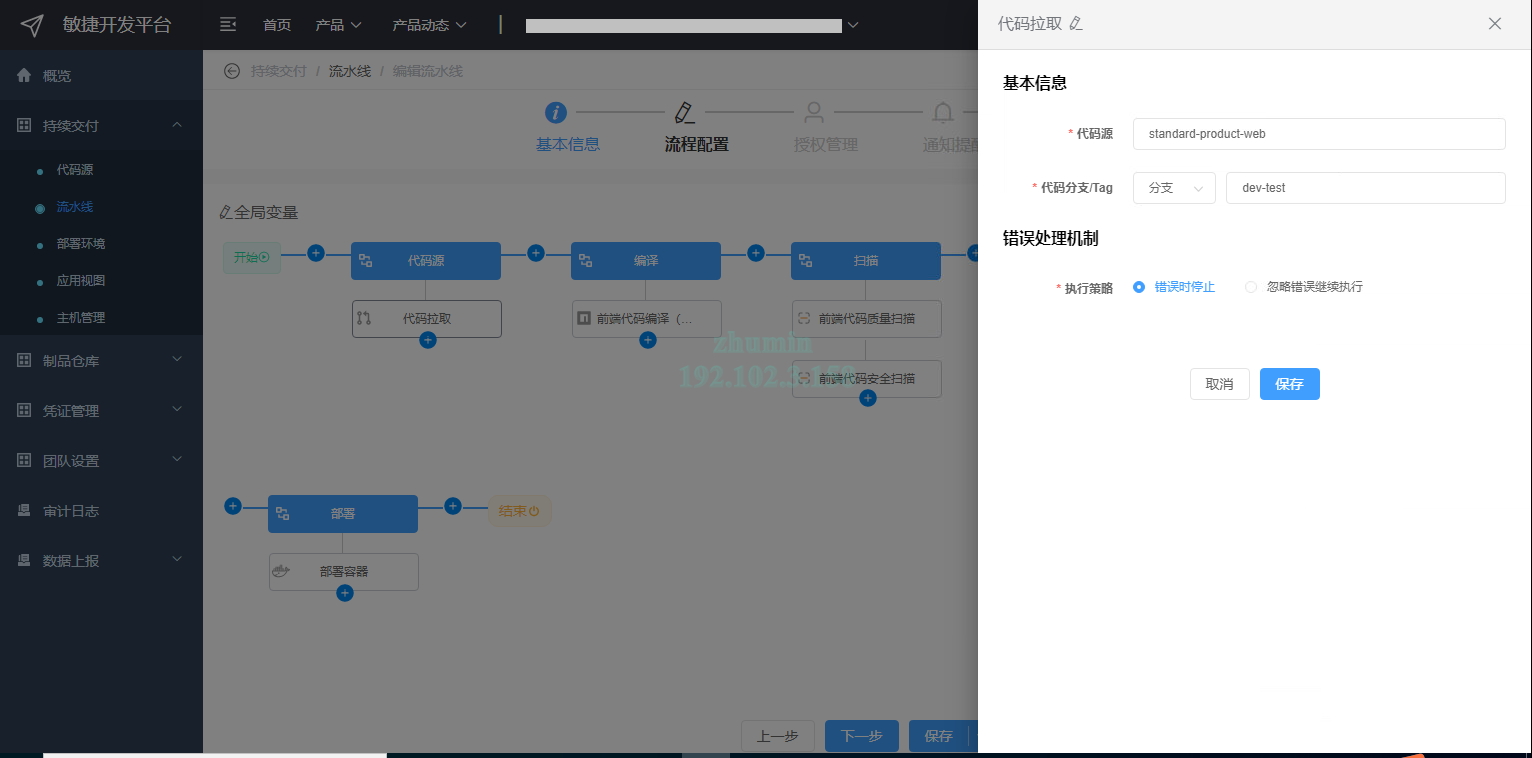

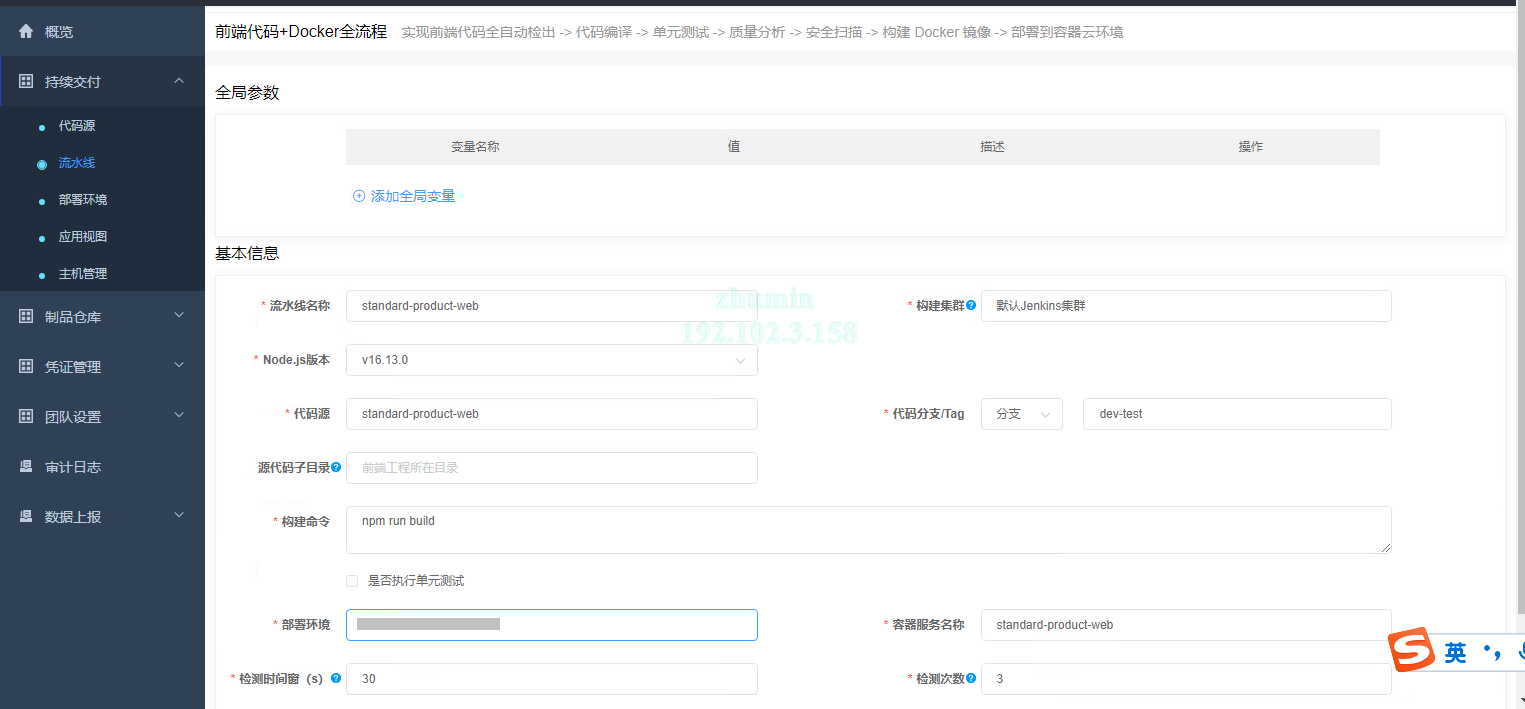

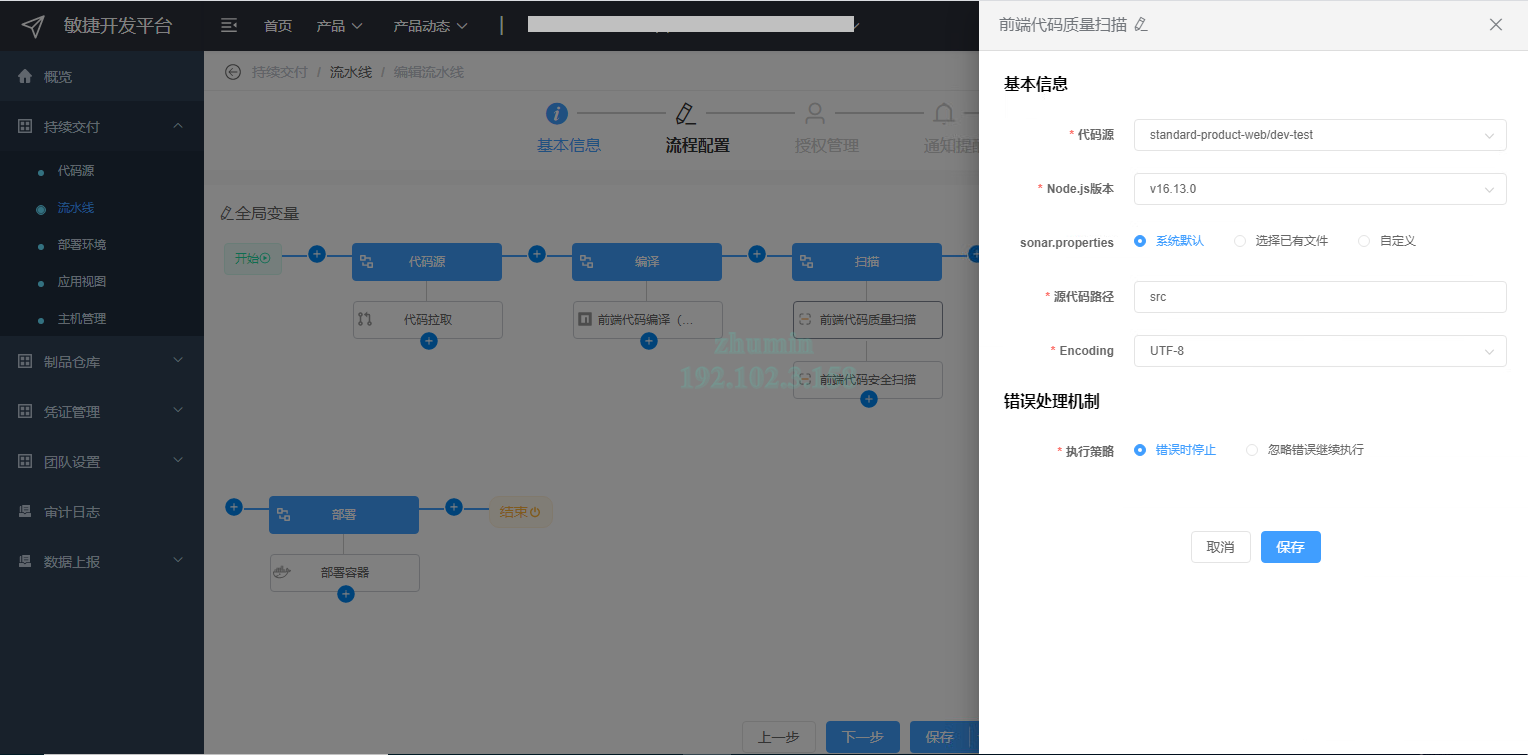

创建流水线，选择前端代码+Docker全流程，编辑流水线信息，点击确定创建流水线。

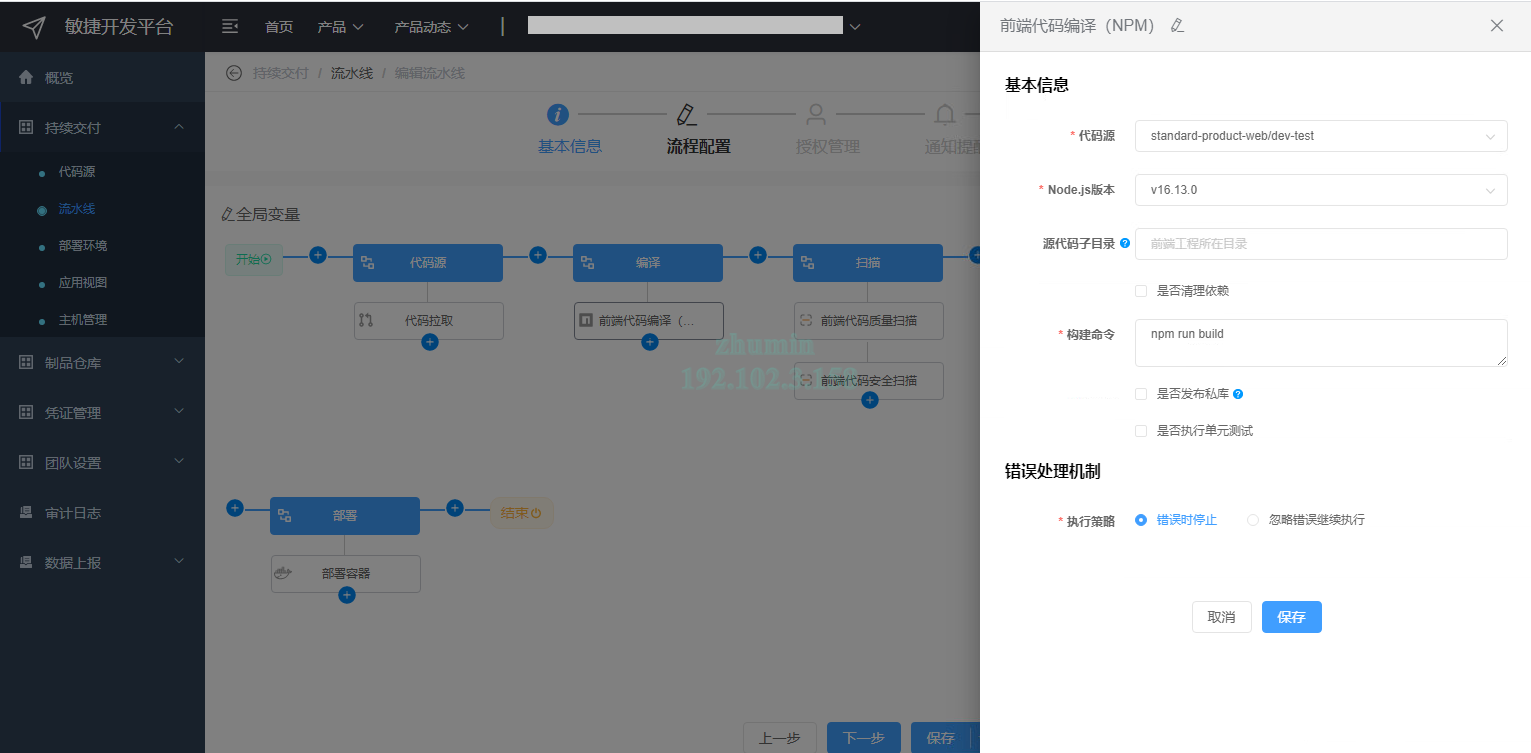

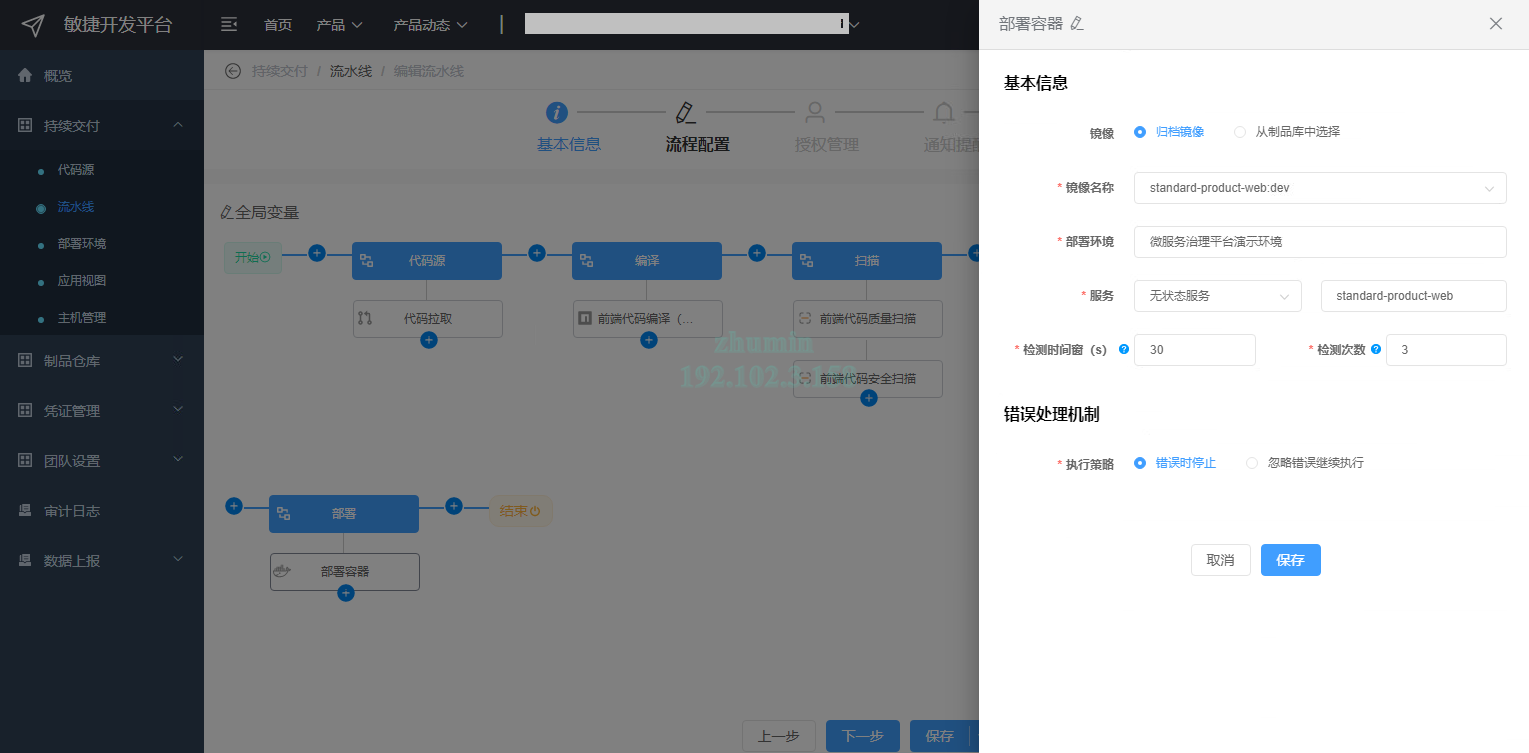

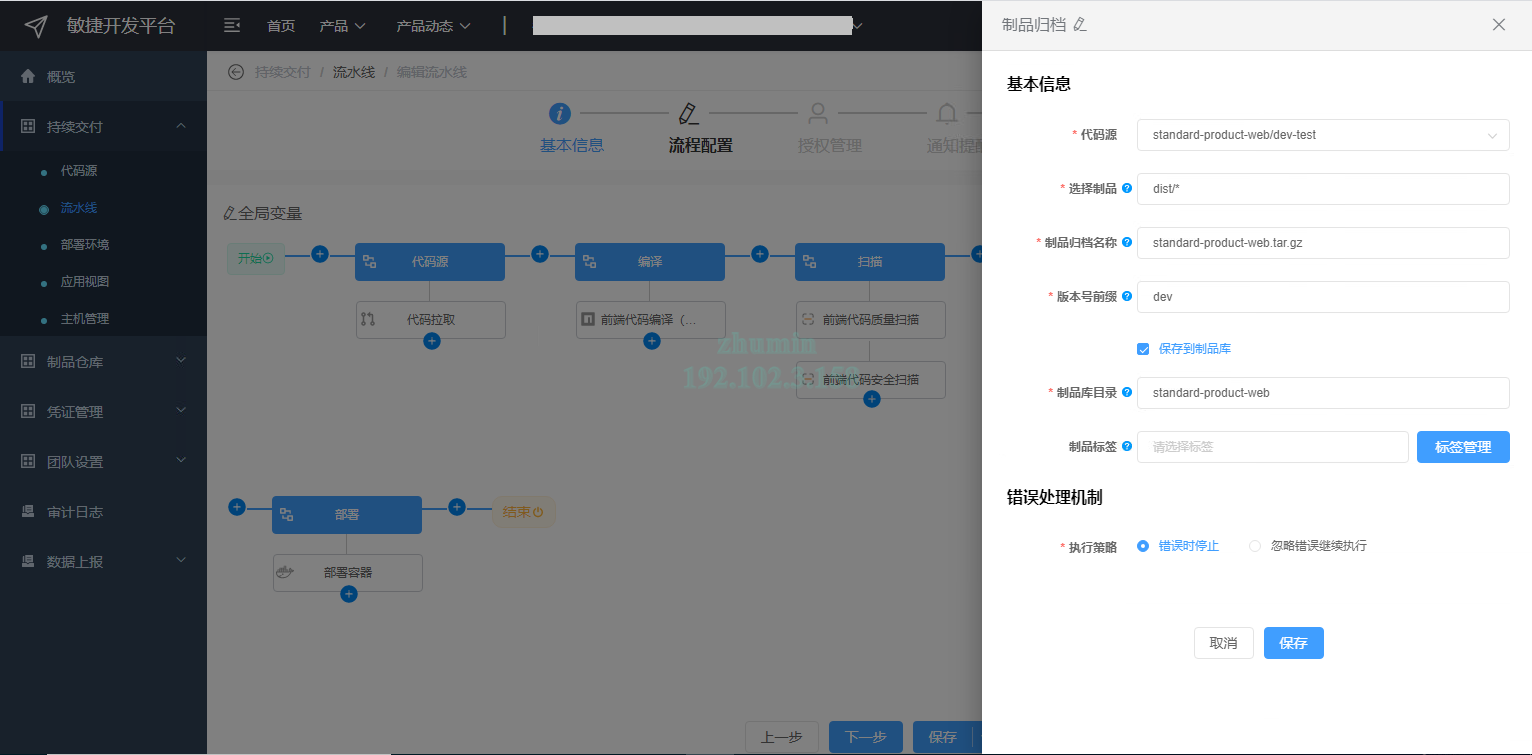

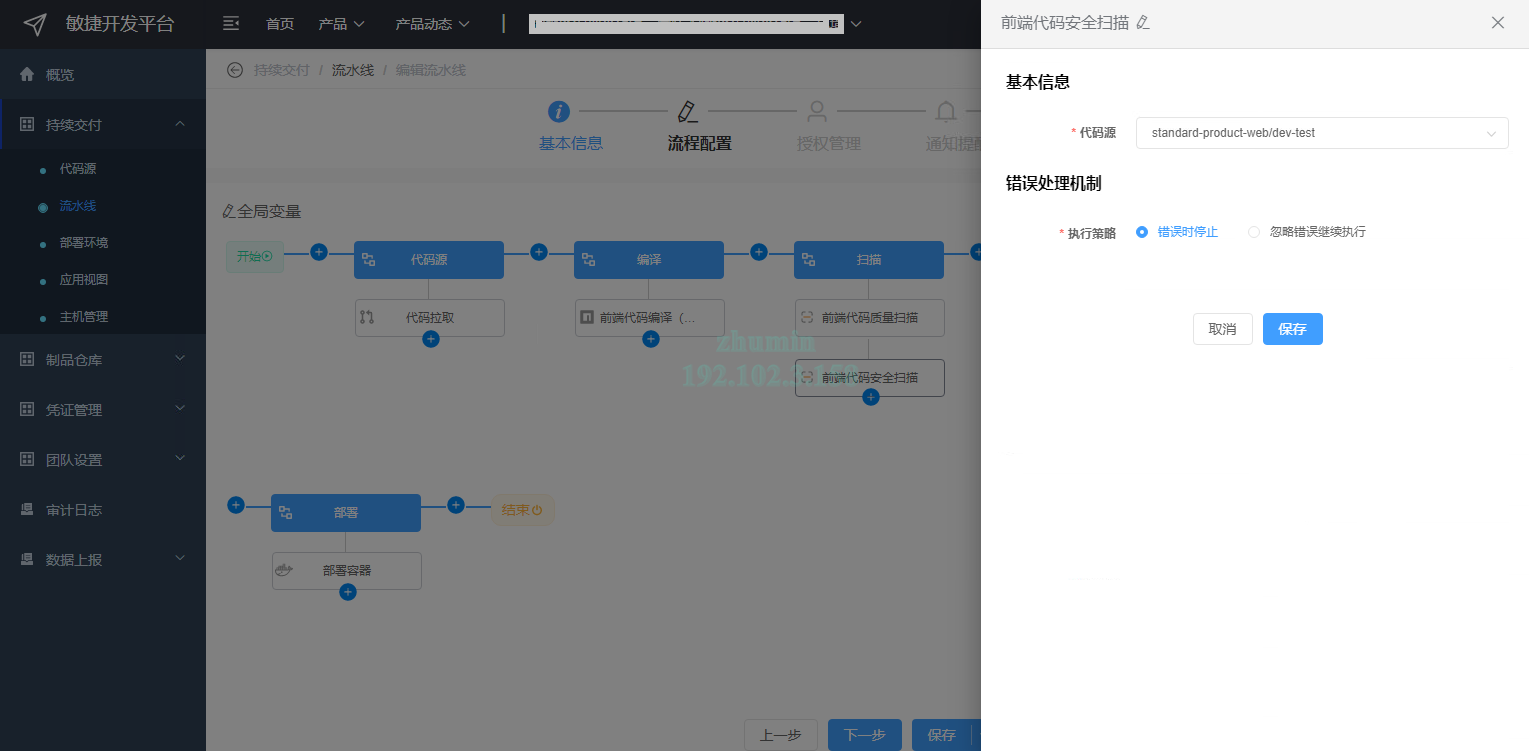

详细配置如下：
创建成功后即可启动流水线

容器云平台配置-后端

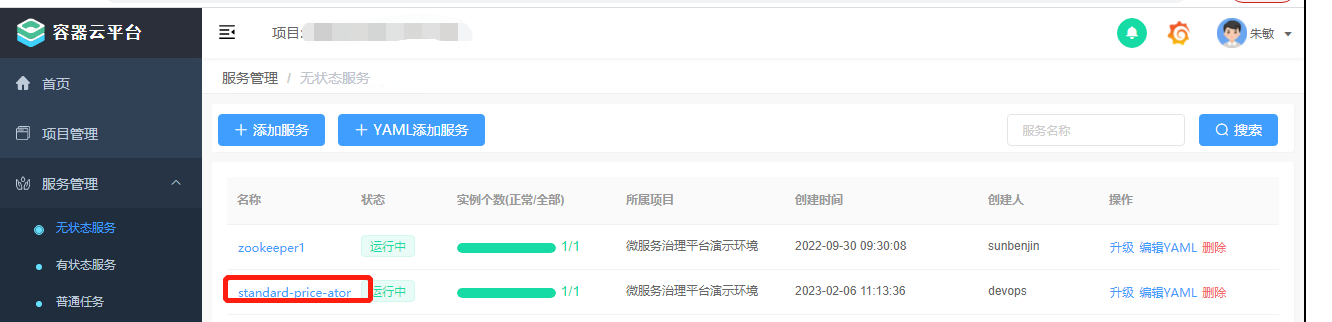

容器平台-服务管理-无状态服务界面中看到该服务创建成功

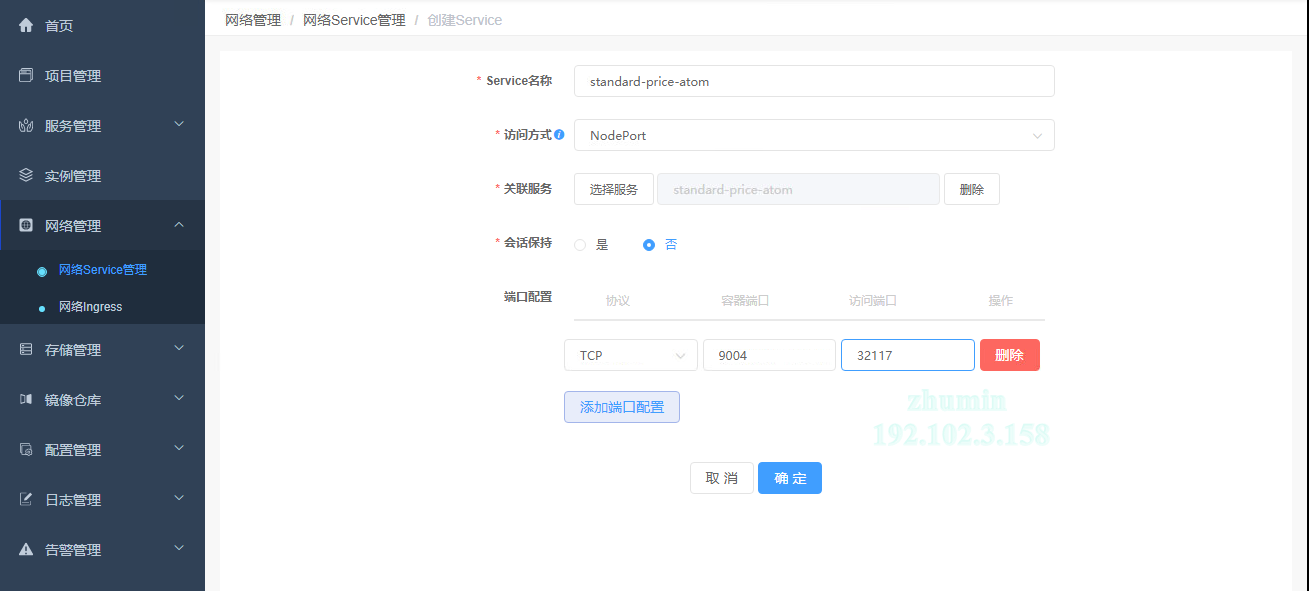

容器平台-网络管理-网络Service管理-创建Service

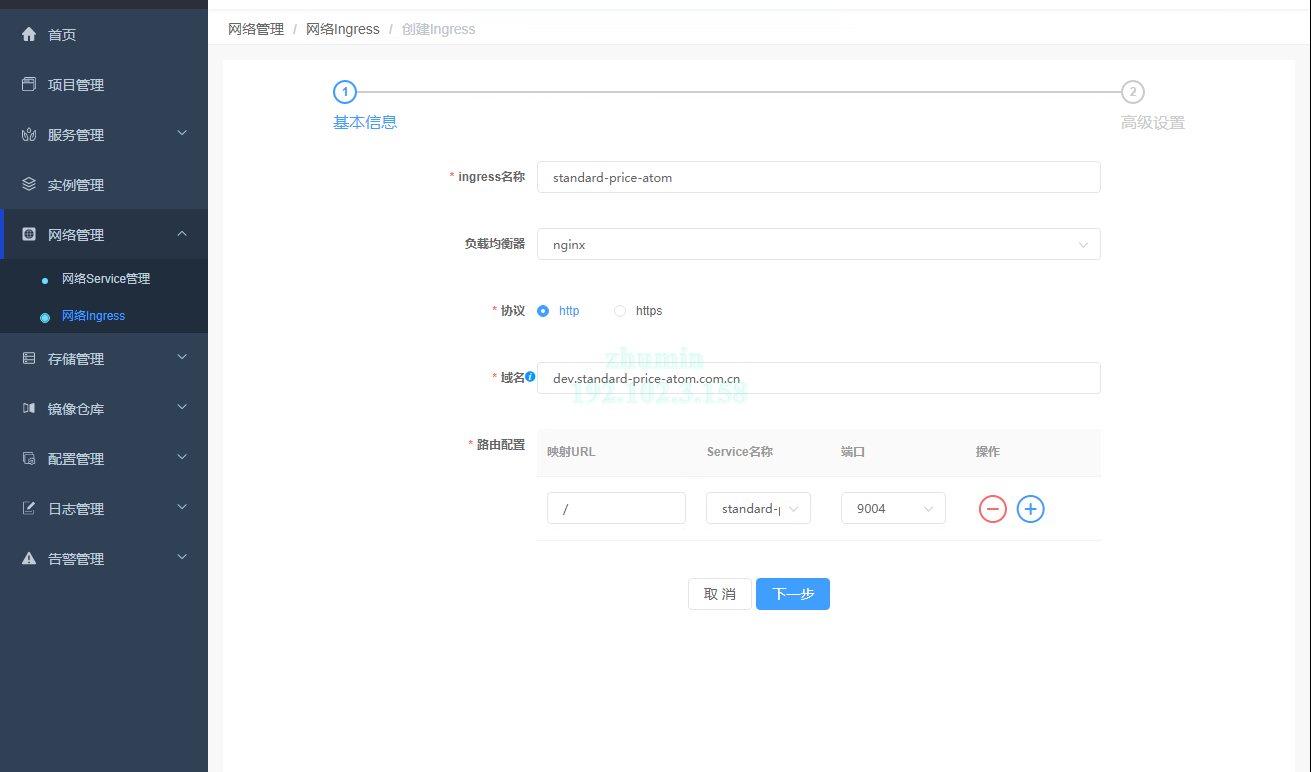

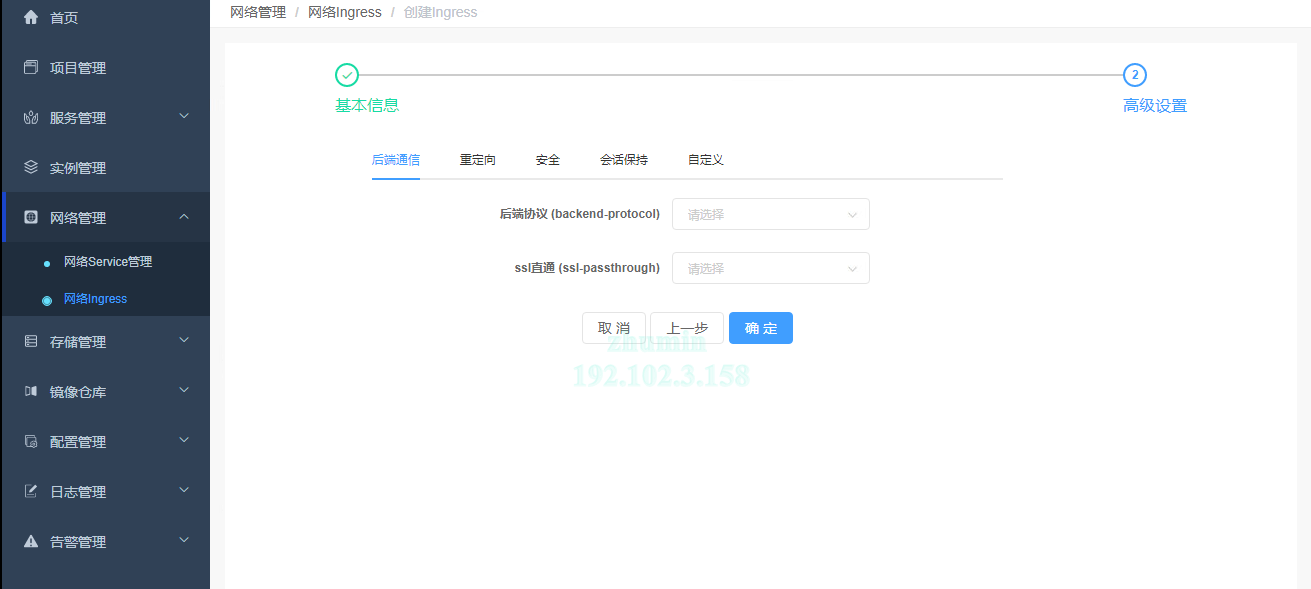

容器平台-网络管理-网络Ingress-创建Ingress
hosts配置

javascript


192.102.21.193 dev.standard-price-atom.com.cn

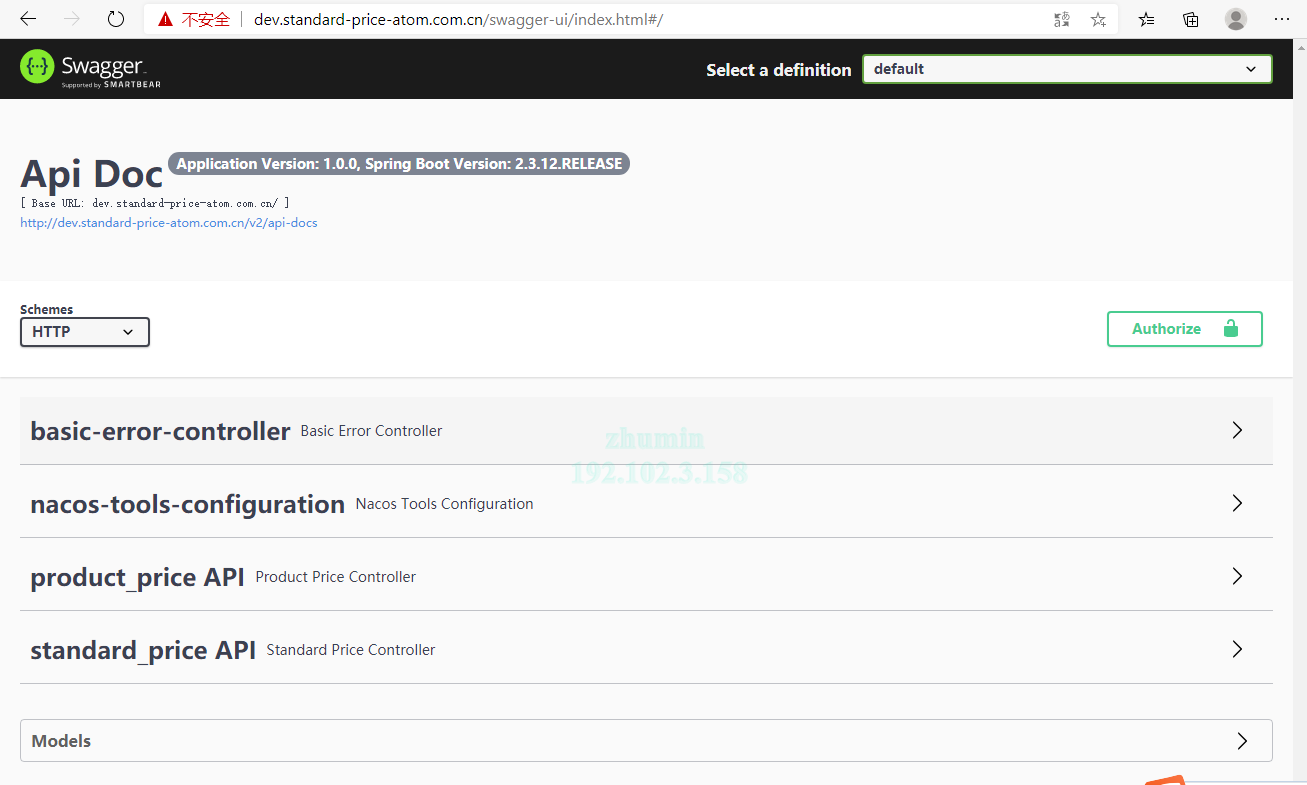

浏览器访问
至此，后端服务已部署运行成功。

容器云平台配置-前端

容器平台-无状态服务中找到前端服务

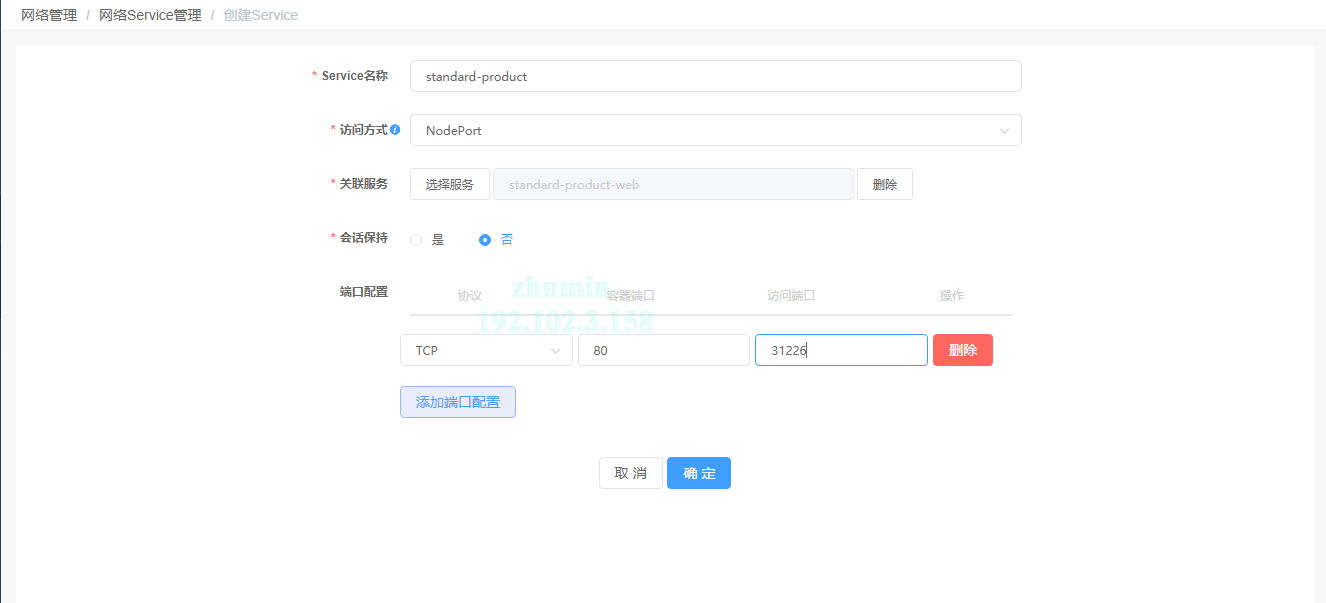

容器平台-网络管理-网络Service管理-创建Service

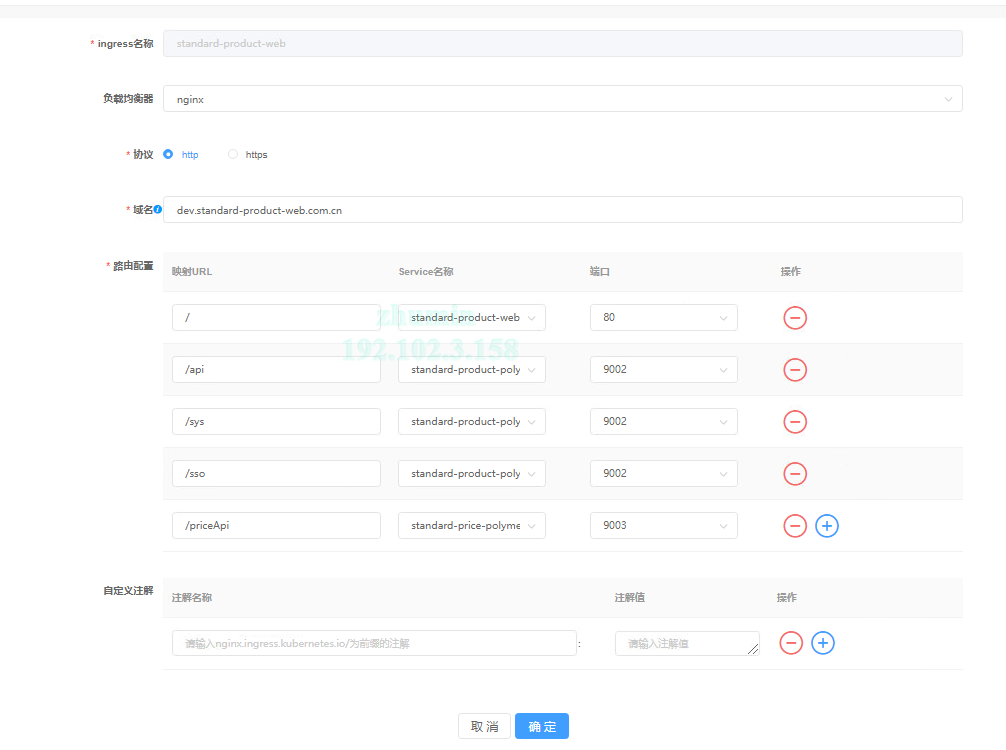

容器平台-网络管理-网络Ingress管理-创建Ingress，可在此页面配置调用的后端服务，配置示例：
至此，前端服务已部署运行成功。

9. 流程平台

平台配置

本地hosts文件添加配置：

javascript


192.102.20.54 bpm-test.chinapost.com.cn

192.102.20.54 cpit-admin.bpm-test.chinapost.com.cn

192.102.20.54 cpit-form.bpm-test.chinapost.com.cn

192.102.20.54 cpit-engine.bpm-test.chinapost.com.cn

SDK功能清单

业务流程设计
决策模型设计
我发起的流程
我的待办
我的已办
表单管理

引用示例：

javascript


import BpmnList from '@cpitibpm/bpmnlist'; // 流程设计列表

import BpmnRender from '@cpitibpm/bpmrender'; // 查看流程渲染图

import AllHisprocess from '@cpitibpm/allhisprocess'; // 所有历史流程实例

import AllRunprocess from '@cpitibpm/allrunprocess'; // 所有正在运行的流程

import AllHistasks from '@cpitibpm/allhistasks'; // 所有历史任务

import DmnList from '@cpitibpm/dmnlist'; // 决策模型列表

import TodoList from '@cpitibpm/todolist'; // 待办列表

import FinishedList from '@cpitibpm/finishedlist'; // 已办列表

import MineProcess from '@cpitibpm/mineprocess'; // 我的流程

// 配套样式文件

import '@cpitibpm/dmnlist/dist/DmnList.style.css'; //DmnList

import '@cpitibpm/bpmnlist/dist/BpmnList.style.css'; //BpmnList

import '@cpitibpm/allhisprocess/dist/AllHisprocess.style.css'; //AllHisprocess

import '@cpitibpm/allrunprocess/dist/AllRunprocess.style.css'; //AllRunprocess

import '@cpitibpm/allhistasks/dist/AllHistasks.style.css'; //AllHistasks

import '@cpitibpm/bpmrender/dist/bpm/style.css'; //bpmrender

import '@cpitibpm/todolist/dist/todolist.style.css'; //todolist

import '@cpitibpm/finishedlist/dist/finishedlist.style.css'; // finishedlist

import '@cpitibpm/mineprocess/dist/mineprocess.style.css'; // mineprocess

前端配置

在 main.js/main.ts文件中引入

javascript


import VXETable from 'vxe-table';

import 'vxe-table/lib/style.css';

import TodoList from '@cpit-ibpm/todolist'

import '@cpit-ibpm/todolist/dist/todolist.style.css'; //todolist

app.use(TodoList) // 注册待办组件

app.use(VXETable); //依赖VXETable

页面组件引用

vue


<template>

  <div>

    <TodoList>

    </TodoList>

  </div>

</template>

服务端配置

jar依赖

xml


<dependency>

    <groupId>com.cpit.bpm</groupId>

    <artifactId>cpit-bpm-sdk</artifactId>

    <version>2.3.0-SNAPSHOT</version>

    <exclusions>

        <exclusion>

            <groupId>cn.hutool</groupId>

            <artifactId>hutool-all</artifactId>

        </exclusion>

        <exclusion>

            <groupId>io.springfox</groupId>

            <artifactId>springfox-swagger2</artifactId>

        </exclusion>

        <exclusion>

            <groupId>io.springfox</groupId>

            <artifactId>springfox-swagger-ui</artifactId>

        </exclusion>

    </exclusions>

</dependency>

yml配置

yaml


cpit:

  engine:

    url: cpit-admin.bpm-test.chinapost.com.cn #流程引擎服务地址

  system:

    url: cpit-engine.bpm-test.chinapost.com.cn  # 流程管理平台地址

    username: admin # 流程管理平台账号

    password: uMPHiSrKym5IJm8peSLOqQ==  # 流程管理平台账号密码

  bpm:

    token:

      sdk:

        header: X-Access-Token #流程引擎token头

      bussiness:

        header: X-Access-Upms-Token #业务平台token头

cpit:

  engine:

    url: cpit-engine.bpm-test.chinapost.com.cn #流程引擎地址

  form:

    url: cpit-form.bpm-test.chinapost.com.cn #流程管理表单服务地址

  admin:

    url: cpit-admin.bpm-test.chinapost.com.cn #流程管理平台地址

    username: xxxx

    password: xxxx==

  bpm:

    token:

      sdk:

        header: X-Access-Token #流程引擎token头

      bussiness:

        header: X-Access-Upms-Token #业务平台token

自定义流程功能：实现SDK中BpmSystemService中相应的接口，实现流程功能。

10. 本地联调

编写接口的@FeignClient注解，配置调用服务的URL地址

java


package com.chinapost.logistics.service.business.feign;

import  com.chinapost.logistics.service.api.constants.GlobalConstants;

import  com.chinapost.logistics.service.api.feign.StandardProductApi;

import  com.chinapost.logistics.service.business.handler.FeignRequestIterceptor;

import  com.springframework.cloud.openfeign.FeignClient;

@FeignClient(value = GlobalConstants.STANDARDPRODUCTPOLYMERIZE_MODULE_NAME,url = "http://192.102.3.5:9001",fallback = StandardProductClientImpl.class,configuration = FeignRequestIterceptor.class )

public interface StandardProductClient extends StandardProductApi{

}

feign

11. 远程服务联调

微服务治理平台探针配置

yaml


nsf:

  type: http

  version: '2.0'

  nsfServer: 'http://nsf-server.sgp-pre.chinapost.com.cn'

  application:

    name: standard-product-polymerize

    version: 0.0.1

    projectCode: yysys

    envCode: prod

    mark: ''

    zone: default

    group: default

    tags: []

  manager:

    patterns:

      -

        className: ""

  authority:

    accessKey: f66e84db109c4890b422be7cc32edd81

    secretKey: b8cfb432496b46c9acc352246a97dfe3y

探针jar包配置
nsf-boot.jar 包放到项目目录下
调试运行配置
java
```
-javaagent:D:/nsf/nsf-boot.jar=standard-product-polyerize
```
编写FeignClient接口，配置调用服务的URL :调用服务URL地址

java


package com.chinapost.logistics.service.business.feign;

import  com.chinapost.logistics.service.api.constants.GlobalConstants;

import  com.chinapost.logistics.service.api.feign.StandardProductApi;

import  com.chinapost.logistics.service.business.handler.FeignRequestIterceptor;

import  com.springframework.cloud.openfeign.FeignClient;

@FeignClient(value = GlobalConstants.STANDARDPRODUCTPOLYMERIZE_MODULE_NAME, fallback = StandardProductClientImpl.class,configuration = FeignRequestIterceptor.class )

public interface StandardProductClient extends StandardProductApi{

}

nacos

技术中台应用开发指南 #

1. 微服务应用开发流程 #

2. 开通账号 #

DevOps #

容器云 #

微服务治理平台 #

低代码平台 #

流程管理平台 #

3. 低代码平台自助搭建项目工程 #

平台配置 #

平台访问地址 #

模板版本 #

4. 微服务框架配置 #

Maven全局配置（setting.xml文件） #

Maven仓库使用 #

UPMS配置 #

UAAC配置 #

5 前端框架配置 #

6. 移动开发框架配置 #

7. 微服务治理平台 #

平台配置 #

平台访问地址 #

创建知识库 #

nsf.yml文件配置 #

应用部署运行 #

8. DevOps流水线 #

平台配置 #

创建Dockerfile #

创建凭证 #

创建代码源 #

创建流水线-后端 #

创建流水线-前端 #

容器云平台配置-后端 #

容器云平台配置-前端 #

9. 流程平台 #

平台配置 #

SDK功能清单 #

前端配置 #

服务端配置 #

10. 本地联调 #

11. 远程服务联调 #

技术中台应用开发指南

1. 微服务应用开发流程

2. 开通账号

DevOps

容器云

微服务治理平台

低代码平台

流程管理平台

3. 低代码平台自助搭建项目工程

平台配置

平台访问地址

模板版本

4. 微服务框架配置

Maven全局配置（setting.xml文件）

Maven仓库使用

UPMS配置

UAAC配置

5 前端框架配置

6. 移动开发框架配置

7. 微服务治理平台

平台配置

平台访问地址

创建知识库

nsf.yml文件配置

应用部署运行

8. DevOps流水线

平台配置

创建Dockerfile

创建凭证

创建代码源

创建流水线-后端

创建流水线-前端

容器云平台配置-后端

容器云平台配置-前端

9. 流程平台

平台配置

SDK功能清单

前端配置

服务端配置

10. 本地联调

11. 远程服务联调
